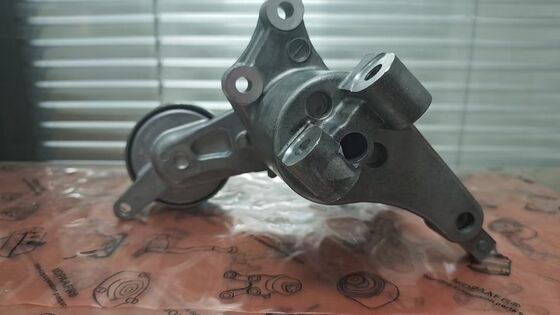

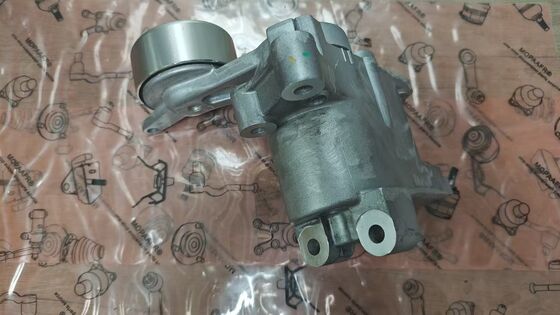

16620-30031 ชุดลูกรอกสายพานร่องวี สำหรับ TOYOTA FORTUNER HILUX HIACE GGN50 GGN15 1662030031

คำอธิบายฟังก์ชันผลิตภัณฑ์

ชุดตัวปรับความตึงสายพานร่องตัววี (หมายเลขชิ้นส่วน 16620-30031) เป็นส่วนประกอบสำคัญของระบบขับเคลื่อนเสริมของเครื่องยนต์ดีเซลโตโยต้าของคุณ หน้าที่หลักคือรักษาความตึงให้คงที่และเหมาะสมที่สุดบนสายพานคดเคี้ยวที่ขับเคลื่อนเครื่องกำเนิดไฟฟ้ากระแสสลับ ปั๊มน้ำ ปั๊มพวงมาลัยเพาเวอร์ และคอมเพรสเซอร์เครื่องปรับอากาศ ตัวปรับความตึงอัตโนมัตินี้ใช้กลไกสปริงภายในเพื่อชดเชยการยืดตัวและการสึกหรอของสายพาน เพื่อให้มั่นใจว่าสายพานยังคงตึงอย่างเหมาะสมตลอดอายุการใช้งาน หากความตึงของสายพานไม่ถูกต้อง สายพานอาจลื่นไถล ทำให้เกิดเสียงดังแหลม ประสิทธิภาพของอุปกรณ์เสริมลดลง และอาจเกิดความล้มเหลวของสายพานได้ สำหรับรุ่น Toyota Hilux, HiAce, Fortuner และ Dyna ที่ติดตั้งเครื่องยนต์ดีเซล 1KD-FTV หรือ 2KD-FTV ตัวปรับความตึงสายพานที่ทำงานอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการทำงานของอุปกรณ์เสริมที่เชื่อถือได้และป้องกันการชำรุด

อาการทั่วไปของตัวปรับความตึงสายพานที่ล้มเหลว

หากคุณพบอาการใดๆ ต่อไปนี้ ตัวปรับความตึงสายพานซี่โครงตัว V ของคุณอาจทำงานล้มเหลวและจำเป็นต้องเปลี่ยนใหม่:

• เสียงแหลมหรือเสียงร้องเจี๊ยก ๆ จากบริเวณสายพาน:เสียงแหลมสูงเมื่อสตาร์ทเครื่องหรือระหว่างเร่งความเร็ว บ่งชี้ว่าสายพานลื่นไถลเนื่องจากความตึงไม่เพียงพอ

• เสียงแหลมของเข็มขัดที่แย่ลงเมื่อเย็นหรือเปียก:สปริงตัวปรับความตึงจะอ่อนตัวลงเมื่อเวลาผ่านไป และไม่สามารถรักษาความตึงที่เหมาะสมได้ในทุกสภาวะ

• การสึกหรอของเข็มขัดหรือกระจกที่มองเห็นได้:สายพานคดเคี้ยวมีการสึกหรอมากเกินไป รอยแตกร้าว หรือมีลักษณะเป็นกระจกมันเงาเนื่องจากการลื่นไถลอย่างต่อเนื่อง

• ปัญหาประสิทธิภาพของอุปกรณ์เสริม:เครื่องกำเนิดไฟฟ้ากระแสสลับชาร์จไม่ถูกต้อง พวงมาลัยเพาเวอร์รู้สึกหนัก หรือเครื่องปรับอากาศไม่เย็นอย่างมีประสิทธิภาพเนื่องจากสายพานลื่น

• เสียงลูกปืนลูกรอกปรับความตึง:การบดหรือเสียงดังกึกก้องจากรอกปรับความตึง แสดงว่าตลับลูกปืนภายในสึกหรอ

• เข็มขัดกระโดดหรือหลุด:ในกรณีที่รุนแรง ตัวปรับความตึงที่สึกหรอจะทำให้สายพานหลุดออกจากรอกได้ทั้งหมด

• ความเสียหายที่มองเห็นได้หรือการเยื้องศูนย์:แขนปรับความตึงร้าว รอกไม่ตรง หรือกลไกสปริงทำงานผิดปกติ

หากคุณยืนยันอาการเหล่านี้ผ่านการตรวจสอบแล้ว แนะนำให้เปลี่ยนชุดตัวปรับความตึงสายพาน

วิธีการวินิจฉัยตัวปรับความตึงสายพานผิดพลาด

ก่อนที่จะซื้ออุปกรณ์ทดแทน ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่าตัวปรับความตึงสายพานเป็นปัญหา:

• การตรวจสอบด้วยสายตา:ตรวจสอบสายพานคดเคี้ยวว่ามีกระจก รอยแตกร้าว หรือการสึกหรอมากเกินไปหรือไม่ ตรวจสอบรอกปรับความตึงว่าไม่ตรงแนวหรือแขนเสียหายหรือไม่

• การตรวจสอบความตึงของสายพาน:ขณะที่ดับเครื่องยนต์ ให้กดสายพานระหว่างรอกสองตัว ควรมีการโก่งตัวน้อยที่สุด (ประมาณ 10-15 มม.) การเคลื่อนไหวที่มากเกินไปบ่งชี้ว่าตัวปรับแรงตึงอ่อน

• การทดสอบแบริ่งลูกรอก:หมุนรอกปรับความตึงด้วยมือ ควรหมุนอย่างราบรื่นและเงียบ การเจียรหรือความหยาบบ่งบอกถึงตลับลูกปืนที่สึกหรอ

• การทดสอบเสียงรบกวน:ขณะที่เครื่องยนต์กำลังทำงาน ให้ฟังเสียงแหลมจากบริเวณสายพาน หากเสียงรบกวนหายไปเมื่อคุณฉีดน้ำปริมาณเล็กน้อยบนสายพาน อาจเป็นเพราะตัวปรับความตึงนั่นเอง

• การตรวจสอบการเคลื่อนไหวของตัวปรับความตึง:สังเกตแขนปรับความตึงในขณะที่เครื่องยนต์เดินเบา ควรขยับเล็กน้อยเพื่อชดเชยการเปลี่ยนแปลงน้ำหนักบรรทุก แขนที่ยึดหรือหลวมเกินไปบ่งบอกถึงความล้มเหลว

คุณสมบัติของผลิตภัณฑ์

ตำแหน่งส่วนประกอบและฟังก์ชันหลัก

ที่ตั้ง:ตัวปรับความตึงสายพานร่องตัว V ติดตั้งอยู่ที่ด้านหน้าของเสื้อสูบ โดยอยู่ในตำแหน่งที่จะกดกับสายพานคดเคี้ยวในช่วงกลับ โดยจะอยู่ระหว่างเสื้อสูบ (ด้านหลัง) และสายพาน (ด้านหน้า) โดยให้รอกสัมผัสกับพื้นผิวสายพาน

การเชื่อมต่อ:สลักเกลียวตัวปรับความตึงเข้ากับเสื้อสูบพร้อมสลักเกลียวยึด รอกปรับความตึงจะสัมผัสกับด้านหลัง (แบน) ของสายพานคดเคี้ยว สปริงบิดภายในให้แรงตึง และแขนจะหมุนเพื่อปรับความตึงของสายพานโดยอัตโนมัติเมื่อสายพานยืดหรือหดตัวเมื่ออุณหภูมิเปลี่ยนแปลง

ฟังก์ชั่นหลัก:ตัวปรับความตึงสายพานทำหน้าที่เป็นอุปกรณ์ปรับความตึงอัตโนมัติสำหรับระบบสายพานกลับกลอก โดยจะรักษาความตึงบนสายพานให้คงที่ โดยไม่คำนึงถึงความเร็วของเครื่องยนต์ อุณหภูมิ หรือโหลดของอุปกรณ์เสริม ด้วยการป้องกันการลื่นของสายพาน ช่วยให้มั่นใจได้ว่าไดชาร์จชาร์จอย่างเหมาะสม ปั๊มน้ำหมุนเวียนสารหล่อเย็นอย่างมีประสิทธิภาพ พวงมาลัยเพาเวอร์ให้ความช่วยเหลือ และคอมเพรสเซอร์ A/C ทำงานได้อย่างมีประสิทธิภาพ ตัวปรับความตึงยังช่วยลดการสั่นสะเทือนของสายพานและยืดอายุการใช้งานของสายพานอีกด้วย

เนื้อหาแพ็คเกจ

1 x ชุดตัวปรับความตึงสายพาน V-Ribbed (หมายเลขชิ้นส่วน 16620-30031) หมายเหตุ: ไม่รวมสายพานคดเคี้ยว สลักเกลียวยึด และฮาร์ดแวร์อื่นๆ เว้นแต่จะระบุไว้ กรุณายืนยันความเข้ากันได้กับรุ่นรถและเครื่องยนต์ของคุณก่อนที่จะซื้อ

DIY หรือการติดตั้งแบบมืออาชีพ?

การเปลี่ยนนี้เหมาะสำหรับ DIY หาก:

• คุณมีทักษะพื้นฐานทางกลและประสบการณ์เกี่ยวกับระบบสายพานคดเคี้ยว

• คุณสามารถเข้าถึงชุดบ็อกซ์ เฟืองวงล้อ และอาจเป็นเบรกเกอร์บาร์สำหรับปลดสายพานได้

• คุณสามารถทำงานบนยานพาหนะได้อย่างปลอดภัยโดยที่เครื่องยนต์เย็น

เราขอแนะนำให้ติดตั้งโดยมืออาชีพหาก:

• คุณไม่คุ้นเคยกับการเดินสายพานคดเคี้ยวและการเปลี่ยนตัวปรับความตึง

• คุณขาดเครื่องมือที่เหมาะสมสำหรับการถอดและติดตั้งสายพาน

• คุณไม่มั่นใจในการตรวจสอบความตึงของสายพานที่เหมาะสมหลังการติดตั้ง

บันทึก:การติดตั้งที่ไม่เหมาะสมอาจส่งผลให้สายพานไม่ตรงแนว การสึกหรอก่อนเวลาอันควร และอุปกรณ์เสริมทำงานล้มเหลว ตัวปรับความตึงจะต้องติดตั้งอย่างเหมาะสมและถูกปรับแรงบิดตามข้อกำหนด ตรวจสอบการสึกหรอของสายพานคดเคี้ยวเสมอ และเปลี่ยนใหม่หากจำเป็น ตรวจสอบเส้นทางสายพานหลังการติดตั้ง

คู่มือการติดตั้งทีละขั้นตอน

คู่มือการติดตั้งนี้ออกแบบมาเพื่อช่วยให้คุณเปลี่ยนตัวปรับความตึงสายพานร่องตัว V ได้อย่างมั่นใจ ก่อนสตาร์ท ตรวจสอบให้แน่ใจว่าเครื่องยนต์เย็นสนิทและจอดรถบนพื้นราบ คุณจะต้องมีเครื่องมือดังต่อไปนี้: ชุดบ็อกซ์ เฟืองวงล้อ และอาจเป็นบาร์เบรกเกอร์

ขั้นตอนที่ 1:ถอดสายแบตเตอรี่ขั้วลบออก สังเกตเส้นทางสายพานคดเคี้ยวเพื่อใช้อ้างอิงระหว่างการประกอบกลับคืน

ขั้นตอนที่ 2:คลายความตึงบนสายพานคดเคี้ยวโดยหมุนแขนปรับความตึงด้วยคานเบรกเกอร์หรือเครื่องมือที่เหมาะสม เลื่อนสายพานออกจากรอกปรับความตึง

ขั้นตอนที่ 3:ถอดสลักเกลียวยึดที่ยึดชุดปรับความตึงเข้ากับเสื้อสูบ สังเกตตำแหน่งและความยาวของสลักเกลียว

ขั้นตอนที่ 4:ถอดชุดปรับความตึงเก่าออกจากเครื่องยนต์ ทำความสะอาดพื้นผิวการติดตั้ง และตรวจสอบสายพานคดเคี้ยวว่ามีการสึกหรอ กระจก หรือรอยแตกร้าวหรือไม่ เปลี่ยนสายพานหากจำเป็น

ขั้นตอนที่ 5:ติดตั้งชุดตัวปรับความตึงใหม่บนเสื้อสูบ ติดตั้งสลักเกลียวยึดและแรงบิดกลับเข้าที่ตามข้อกำหนด

ขั้นตอนที่ 6:เดินสายพานคดเคี้ยวตามแผนภาพ ปล่อยแขนปรับความตึงเพื่อตึงสายพาน ตรวจสอบว่าสายพานติดตั้งอยู่บนรอกทุกตัวอย่างถูกต้อง

ขั้นตอนที่สำคัญ:ตรวจสอบว่าสายพานได้รับการเดินอย่างถูกต้องและมีความตึงอย่างเหมาะสม สตาร์ทเครื่องยนต์และตรวจดูเสียงแหลมหรือเสียงผิดปกติ ตรวจสอบการทำงานของตัวปรับความตึงในขณะที่เครื่องยนต์เดินเบา

เคล็ดลับสำหรับมือโปร:เมื่อเปลี่ยนตัวปรับความตึง ให้ตรวจสอบสายพานคดเคี้ยวเสมอและเปลี่ยนใหม่หากสึกหรอ ตรวจสอบรอกทั้งหมดเพื่อดูการจัดตำแหน่งและสภาพตลับลูกปืน ใช้เกจวัดความตึงสายพาน หากมีเพื่อตรวจสอบความตึงที่ถูกต้อง

ความเข้าใจผิดทั่วไปเกี่ยวกับตัวปรับความตึงสายพาน

ตำนานที่ 1:ตัวปรับความตึงสายพานแทบไม่ต้องเปลี่ยนเลย
ข้อเท็จจริง:สปริงตัวปรับความตึงจะอ่อนตัวลงเมื่อเวลาผ่านไป และลูกปืนรอกก็เสื่อมสภาพ สำหรับรถยนต์ที่มีระยะทางสูง ตัวปรับความตึงเป็นสาเหตุที่พบบ่อยของเสียงแหลมของสายพาน และควรเปลี่ยนใหม่เมื่อมีอาการเกิดขึ้น

ตำนานที่ 2:ตัวปรับความตึงสายพานใดก็ได้พอดี
ข้อเท็จจริง:ตัวปรับความตึงสายพานเป็นแบบเฉพาะของเครื่องยนต์ และต้องตรงกับรูปแบบการติดตั้ง เส้นผ่านศูนย์กลางลูกรอก และเส้นทางสายพาน ตัวปรับความตึงนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานเครื่องยนต์ดีเซล Toyota 1KD-FTV และ 2KD-FTV

ตำนานที่ 3:การเปลี่ยนสายพานจะแก้ไขเสียงแหลมได้
ข้อเท็จจริง:หากสปริงตัวปรับความตึงอ่อนหรือลูกปืนรอกชำรุด สายพานใหม่จะยังคงลื่นและส่งเสียงแหลม ต้องเปลี่ยนตัวปรับความตึงเพื่อให้ความตึงของสายพานกลับคืนมาอย่างเหมาะสม

การจัดเก็บและอายุการเก็บรักษา

• เก็บในที่เย็นและแห้งห่างจากแสงแดดโดยตรง

• เก็บตัวปรับความตึงไว้ในบรรจุภัณฑ์เดิมจนกระทั่งติดตั้งเพื่อป้องกันการปนเปื้อนหรือความเสียหาย

• หลีกเลี่ยงการสัมผัสกับความชื้น น้ำมัน จาระบี หรือตัวทำละลายที่อาจส่งผลต่อกลไกสปริงหรือแบริ่ง

• อย่าทำตกหรือให้ตัวปรับแรงตึงกระแทก เนื่องจากอาจทำให้สปริงหรือรอกภายในเสียหายได้

บริการหลังการขายและการรับประกัน

ผลิตภัณฑ์นี้อยู่ภายใต้การประกันคุณภาพของเรา หากคุณมีคำถามหรือปัญหาเกี่ยวกับการประกอบหรือคุณภาพ โปรดติดต่อเราแล้วเราจะตอบกลับภายใน 24 ชั่วโมง
