คำอธิบายฟังก์ชันผลิตภัณฑ์

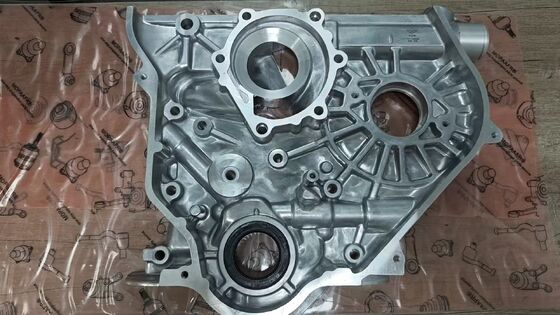

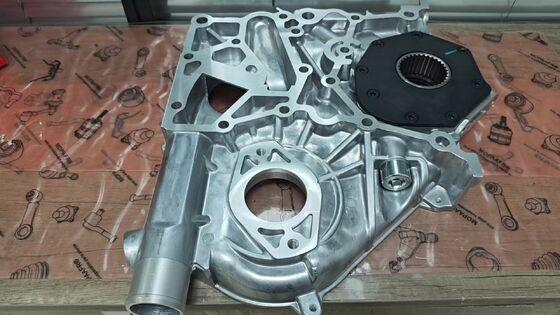

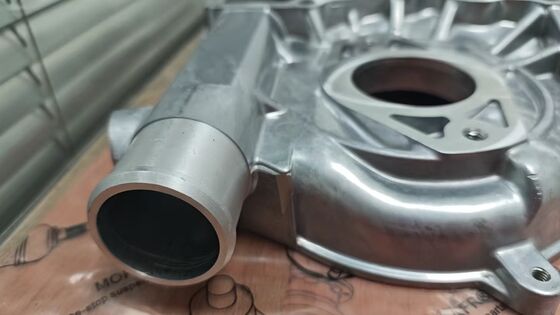

เสื้อเกียร์ไทม์มิ่ง (หมายเลขชิ้นส่วน 11311-54052) เป็นส่วนประกอบที่สำคัญของระบบไทม์มิ่งของเครื่องยนต์ดีเซล Toyota ของคุณ หน้าที่หลักคือทำหน้าที่เป็นฝาครอบด้านหน้าซึ่งหุ้มและป้องกันชุดเกียร์ไทม์มิ่งและโซ่ ตัวเรือนที่แข็งแรงนี้จะยึดติดกับเสื้อสูบและสร้างห้องที่มีการหล่อลื่นรอบชุดไทม์มิ่ง โดยรักษาให้น้ำมันอยู่ในที่ที่ควรอยู่ ขณะเดียวกันก็ป้องกันไม่ให้สิ่งสกปรกและเศษผงเข้า สำหรับรถยนต์ Toyota ที่ติดตั้งเครื่องยนต์ดีเซล 2L, 2LT, 2LTE, 3L, 5L และ 5LE เสื้อเกียร์ไทม์มิ่งที่ทำงานได้อย่างถูกต้องเป็นสิ่งจำเป็นสำหรับการรักษาไทม์มิ่งวาล์วที่แม่นยำ ป้องกันการรั่วไหลของน้ำมัน และรับประกันอายุการใช้งานที่ยาวนานของเครื่องยนต์การจัดเก็บและอายุการเก็บรักษา

หากคุณพบอาการใดอาการหนึ่งต่อไปนี้ เสื้อเกียร์ไทม์มิ่งของคุณอาจชำรุดและต้องการการเปลี่ยน:

น้ำมันรั่วที่ปะเก็นหรือซีลเพลาข้อเหวี่ยง:

•  มีคราบน้ำมันมองเห็นได้รอบด้านหน้าของเครื่องยนต์ ซึ่งมักจะมาพร้อมกับระดับน้ำมันต่ำและกลิ่นไหม้ นี่แสดงว่าตัวเรือนไม่สามารถปิดผนึกได้อย่างถูกต้องอีกต่อไปเสียงโซ่เสียดสีหรือเสียงโซ่ดัง:

•  เสียงโลหะผิดปกติจากด้านหน้าของเครื่องยนต์ แสดงว่าโซ่ไม่อยู่ในแนวที่ถูกต้องหรือเสียดสีกับตัวเรือนที่สึกหรอไทม์มิ่งไม่สม่ำเสมอหรือเดินเบาไม่เรียบ:

•  เครื่องยนต์เดินเบาไม่สม่ำเสมอหรือมีกำลังน้อยเนื่องจากโซ่ไทม์มิ่งไม่อยู่ในแนวที่ถูกต้อง ซึ่งอาจทำให้ไฟเครื่องยนต์ติดได้สิ่งปนเปื้อนภายในห้องไทม์มิ่ง:

•  สิ่งสกปรกหรือเศษผงที่เข้าสู่ตัวเรือนที่เสียหายจะเร่งการสึกหรอของโซ่ รางนำ และตัวปรับความตึงรอยแตกหรือความเสียหายที่มองเห็นได้บนตัวเรือน:

•  การตรวจสอบพบรอยแตก การกัดกร่อนอย่างรุนแรง หรือความเสียหายทางกายภาพต่อตัวเรือนอะลูมิเนียมกรณีร้ายแรง: โซ่ข้ามฟันและเครื่องยนต์เสียหาย:

•  หากตัวเรือนเสียหายอย่างสมบูรณ์ โซ่ไทม์มิ่งอาจข้ามฟัน ทำให้เกิดการสัมผัสระหว่างวาล์วและลูกสูบหากคุณยืนยันอาการเหล่านี้จากการตรวจสอบ การเปลี่ยนเสื้อเกียร์ไทม์มิ่งเป็นวิธีแก้ไขที่แนะนำ

คุณลักษณะของผลิตภัณฑ์

หมายเลขชิ้นส่วน

ตำแหน่ง:

 เสื้อเกียร์ไทม์มิ่งจะติดตั้งอยู่ที่ด้านหน้าของเสื้อสูบ ครอบคลุมชุดเกียร์ไทม์มิ่งและโซ่ จะอยู่ระหว่างเสื้อสูบ (ด้านหลัง) และพัดลมระบายความร้อน สายพาน และส่วนประกอบขับเคลื่อนอุปกรณ์เสริม (ด้านหน้า) บนเครื่องยนต์ดีเซล 2L, 3L และ 5L จะเป็นฝาครอบด้านหน้าของห้องไทม์มิ่ง.การจัดเก็บและอายุการเก็บรักษา

 ตัวเรือนจะยึดติดกับเสื้อสูบโดยตรงด้วยสลักหลายตัว เป็นที่อยู่ของซีลน้ำมันเพลาข้อเหวี่ยงด้านหน้า และปิดผนึกกับเสื้อสูบด้วยปะเก็น (หมายเลขชิ้นส่วน 11328-54021 หรือเทียบเท่า) เกียร์ปั๊มฉีดและส่วนประกอบไทม์มิ่งอื่นๆ จะถูกหุ้มอยู่ภายใน ตัวเรือนยังให้จุดยึดสำหรับฝาครอบปั๊มน้ำมันและอุปกรณ์เสริมด้านหน้าเครื่องยนต์อื่นๆ.การจัดเก็บและอายุการเก็บรักษา

 เสื้อเกียร์ไทม์มิ่งมีหน้าที่สำคัญสามประการ: (1) การหุ้มเกียร์ไทม์มิ่งและโซ่ในห้องที่มีการหล่อลื่นและปราศจากสิ่งปนเปื้อน (2) การจัดแนวและการรองรับที่แม่นยำสำหรับส่วนประกอบไทม์มิ่งเพื่อรักษาไทม์มิ่งวาล์วที่ถูกต้อง และ (3) การปิดผนึกด้านหน้าของเครื่องยนต์เพื่อป้องกันการรั่วไหลของน้ำมัน โดยการรักษาโซ่ไทม์มิ่งให้จุ่มอยู่ในน้ำมันและปราศจากเศษผง จะช่วยรักษาไทม์มิ่งให้คงที่ภายใต้ความร้อน โหลด และการสั่นสะเทือน ปกป้องเครื่องยนต์จากการสึกหรอที่เกิดก่อนวัยอันควรและความเสียหายร้ายแรงที่อาจเกิดขึ้น.การจัดเก็บและอายุการเก็บรักษา

เสื้อเกียร์ไทม์มิ่งนี้มีความสำคัญอย่างยิ่งสำหรับยานพาหนะที่:

ใช้สำหรับการขนส่งเชิงพาณิชย์หรือการบรรทุกหนัก – สภาพเหล่านี้สร้างความเครียดอย่างต่อเนื่องต่อระบบไทม์มิ่งและต้องการการปิดผนึกน้ำมันที่เชื่อถือได้

• ยานยนต์ดีเซลที่มีระยะทางสูง ซึ่งตัวเรือนเดิมอาจเกิดการรั่วไหลหรือการกัดกร่อนเมื่อเวลาผ่านไป

• ใช้งานในสภาพแวดล้อมที่มีฝุ่นมากหรือสภาพแวดล้อมที่รุนแรง – ตัวเรือนที่เสียหายจะยอมให้สิ่งปนเปื้อนเข้าสู่และเร่งการสึกหรอของส่วนประกอบไทม์มิ่ง

• ยานพาหนะที่กำลังยกเครื่องยนต์ใหม่หรือเปลี่ยนโซ่ไทม์มิ่ง – ควรตรวจสอบและเปลี่ยนตัวเรือนหากสึกหรอหรือเสียหาย

• ยานยนต์ดีเซลที่ต้องการไทม์มิ่งที่แม่นยำเพื่อประสิทธิภาพการฉีดเชื้อเพลิงและการเผาไหม้

• ในสภาวะเหล่านี้ เสื้อเกียร์ไทม์มิ่งมีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของไทม์มิ่งเครื่องยนต์และการป้องกันการรั่วไหลของน้ำมัน ทำให้การเปลี่ยนที่ทันท่วงทีมีความสำคัญต่ออายุการใช้งานของเครื่องยนต์

เนื้อหาแพ็คเกจ

1 x ชุดประกอบเสื้อเกียร์ไทม์มิ่ง (หมายเลขชิ้นส่วน 11311-54052) หมายเหตุ: ไม่รวมปะเก็น ซีลเพลาข้อเหวี่ยงด้านหน้า สลักยึด ฝาครอบปั๊มน้ำมัน และฮาร์ดแวร์อื่นๆ เว้นแต่จะระบุไว้ โปรดยืนยันความเข้ากันได้กับรุ่นรถยนต์และเครื่องยนต์ของคุณก่อนซื้อ

การติดตั้งด้วยตนเองหรือโดยผู้เชี่ยวชาญ?

การเปลี่ยนนี้เหมาะสำหรับการติดตั้งด้วยตนเองหาก:

คุณมีประสบการณ์อย่างกว้างขวางในการถอดประกอบเครื่องยนต์และบริการระบบไทม์มิ่งบนเครื่องยนต์ดีเซล Toyota

• คุณมีเครื่องมือวัดแรงบิด เครื่องดึงพูลเลย์ และเครื่องมือตั้งเวลา

• คุณสามารถทำงานกับรถยนต์ได้อย่างปลอดภัยเมื่อเครื่องยนต์เย็นและได้รับการรองรับอย่างเหมาะสม

• เราแนะนำให้ติดตั้งโดยผู้เชี่ยวชาญหาก:

คุณไม่คุ้นเคยกับระบบเกียร์ไทม์มิ่งและโซ่

• คุณไม่มีเครื่องมือที่เหมาะสมสำหรับการถอดพูลเลย์และการตรวจสอบไทม์มิ่ง

• คุณไม่มั่นใจในการปิดผนึกฝาครอบไทม์มิ่งอย่างถูกต้อง หรือการตรวจสอบไทม์มิ่งเครื่องยนต์หลังการประกอบใหม่

• หมายเหตุ:

 การติดตั้งที่ไม่ถูกต้องอาจนำไปสู่การรั่วไหลของน้ำมัน การตั้งเวลาผิดพลาด และความเสียหายต่อเครื่องยนต์ ควรเปลี่ยนปะเก็นและซีลเพลาข้อเหวี่ยงด้านหน้าเสมอ ทำความสะอาดพื้นผิวที่ประกบให้ทั่วถึง ทา RTV ที่มุมข้อต่อ ขันสลักทั้งหมดให้ได้แรงบิดตามที่กำหนดตามลำดับ ตรวจสอบไทม์มิ่งหลังการประกอบใหม่ และตรวจสอบการรั่วไหลของน้ำมันหลังสตาร์ทครั้งแรก.การจัดเก็บและอายุการเก็บรักษา

คู่มือการติดตั้งนี้ออกแบบมาเพื่อช่วยให้คุณเปลี่ยนเสื้อเกียร์ไทม์มิ่งได้อย่างมั่นใจ ก่อนเริ่ม ตรวจสอบให้แน่ใจว่าเครื่องยนต์เย็นสนิทและรถจอดบนพื้นราบ คุณจะต้องใช้เครื่องมือดังต่อไปนี้: ประแจวัดแรงบิด เครื่องดึงพูลเลย์ ที่ขูดปะเก็น และน้ำยาซีล RTV

ขั้นตอนที่ 1:

 ถอดสายแบตเตอรี่ขั้วลบออก ถ่ายน้ำมันเครื่องและน้ำหล่อเย็นออกหากเสื้อไทม์มิ่งมีช่องน้ำหล่อเย็นขั้นตอนที่ 2:

 ถอดพัดลมระบายความร้อน สายพานขับ และพูลเลย์ตามความจำเป็นเพื่อเข้าถึงเสื้อเกียร์ไทม์มิ่ง ถอดพูลเลย์เพลาข้อเหวี่ยงออกโดยใช้เครื่องดึงขั้นตอนที่ 3:

 ถอดสลักยึดที่ยึดเสื้อเกียร์ไทม์มิ่งกับเสื้อสูบออก จดตำแหน่งและความยาวของสลักไว้สำหรับการประกอบใหม่ขั้นตอนที่ 4:

 ค่อยๆ แยกตัวเรือนเก่าออกจากเสื้อสูบโดยใช้ที่ขูดปะเก็น นำปะเก็นเก่าออกและทำความสะอาดพื้นผิวที่ประกบทั้งสองด้านให้ทั่วถึงขั้นตอนที่ 5:

 ตรวจสอบโซ่ไทม์มิ่ง รางนำ และตัวปรับความตึงเพื่อหาร่องรอยการสึกหรอ เปลี่ยนส่วนประกอบที่สึกหรอ ทา RTV ที่มุมข้อต่อที่ตัวเรือนประกบกับเสื้อสูบขั้นตอนที่ 6:

 ติดตั้งเสื้อเกียร์ไทม์มิ่งใหม่พร้อมปะเก็นใหม่ ติดตั้งสลักยึดกลับเข้าที่และขันให้ได้แรงบิดตามที่กำหนดตามลำดับที่ถูกต้องขั้นตอนสำคัญ:

 ติดตั้งซีลน้ำมันเพลาข้อเหวี่ยงด้านหน้าใหม่ ติดตั้งพูลเลย์เพลาข้อเหวี่ยง สายพานขับ และพัดลมระบายความร้อนใหม่ เติมน้ำมันเครื่องและน้ำหล่อเย็น ตรวจสอบไทม์มิ่งเครื่องยนต์ สตาร์ทเครื่องยนต์และตรวจสอบการรั่วไหลของน้ำมันรอบๆ ฝาครอบไทม์มิ่งเคล็ดลับจากผู้เชี่ยวชาญ:

 ควรเปลี่ยนปะเก็นฝาครอบไทม์มิ่งและซีลเพลาข้อเหวี่ยงด้านหน้าเสมอ ทำความสะอาดพื้นผิวที่ประกบให้ทั่วถึงก่อนทา RTV เติมน้ำมันระบบก่อนสตาร์ท ตรวจสอบระดับน้ำมันและตรวจสอบการรั่วไหลหลังจากเครื่องยนต์ถึงอุณหภูมิทำงาน.การจัดเก็บและอายุการเก็บรักษา

ความเชื่อผิดๆ 1:

 เสื้อเกียร์ไทม์มิ่งเป็นเพียงฝาครอบและไม่ค่อยมีปัญหาความจริง:
 ปะเก็นฝาครอบไทม์มิ่งและซีลเพลาข้อเหวี่ยงด้านหน้ามีความสำคัญต่อการกักเก็บน้ำมัน การใช้ส่วนประกอบเก่าซ้ำมีความเสี่ยงต่อการรั่วไหลของน้ำมันและการปนเปื้อน ควรใช้ปะเก็นและซีลใหม่เสมอในการติดตั้ง.การจัดเก็บและอายุการเก็บรักษา

 เสื้อเกียร์ไทม์มิ่งใดๆ ก็สามารถใส่ได้ความจริง:
 ปะเก็นฝาครอบไทม์มิ่งและซีลเพลาข้อเหวี่ยงด้านหน้ามีความสำคัญต่อการกักเก็บน้ำมัน การใช้ส่วนประกอบเก่าซ้ำมีความเสี่ยงต่อการรั่วไหลของน้ำมันและการปนเปื้อน ควรใช้ปะเก็นและซีลใหม่เสมอในการติดตั้ง.การจัดเก็บและอายุการเก็บรักษา

 คุณสามารถใช้ปะเก็นและซีลเก่าซ้ำได้ความจริง:
 ปะเก็นฝาครอบไทม์มิ่งและซีลเพลาข้อเหวี่ยงด้านหน้ามีความสำคัญต่อการกักเก็บน้ำมัน การใช้ส่วนประกอบเก่าซ้ำมีความเสี่ยงต่อการรั่วไหลของน้ำมันและการปนเปื้อน ควรใช้ปะเก็นและซีลใหม่เสมอในการติดตั้ง.การจัดเก็บและอายุการเก็บรักษา

เก็บในที่เย็น แห้ง ห่างจากแสงแดดโดยตรง

• เก็บส่วนประกอบไว้ในบรรจุภัณฑ์เดิมจนกว่าจะติดตั้ง เพื่อป้องกันการปนเปื้อนหรือความเสียหาย

• หลีกเลี่ยงการสัมผัสกับความชื้น น้ำมัน จาระบี หรือตัวทำละลายที่อาจส่งผลต่อพื้นผิวที่ปิดผนึก

• ห้ามวางวัตถุหนักทับส่วนประกอบ

• บริการหลังการขายและการรับประกัน

ผลิตภัณฑ์นี้อยู่ภายใต้การรับประกันคุณภาพของเรา หากคุณมีคำถามหรือปัญหาเกี่ยวกับการติดตั้งหรือคุณภาพ โปรดติดต่อเรา และเราจะตอบกลับภายใน 24 ชั่วโมง

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

เมื่อเปลี่ยนเสื้อเกียร์ไทม์มิ่ง มักจะแนะนำให้ตรวจสอบและพิจารณาเปลี่ยนส่วนประกอบที่เกี่ยวข้องต่อไปนี้ในเวลาเดียวกัน
