คำอธิบายฟังก์ชันผลิตภัณฑ์

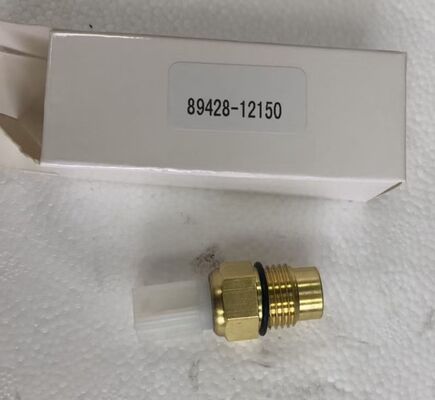

สวิตช์อุณหภูมิพัดลมหม้อน้ำ (หมายเลขชิ้นส่วน 89428-12150) เป็นส่วนประกอบที่สำคัญของระบบระบายความร้อนเครื่องยนต์ของรถยนต์ Toyota ของคุณ หน้าที่หลักคือการตรวจสอบอุณหภูมิของน้ำหล่อเย็นและเปิดใช้งานพัดลมระบายความร้อนหม้อน้ำโดยอัตโนมัติเมื่อเครื่องยนต์ถึงเกณฑ์อุณหภูมิที่ตั้งไว้ เมื่ออุณหภูมิน้ำหล่อเย็นสูงขึ้นถึงจุดเปิด (โดยทั่วไปประมาณ 90°C–92°C) สวิตช์จะปิดวงจรไฟฟ้า ทำให้รีเลย์พัดลมหม้อน้ำทำงานและเปิดพัดลมระบายความร้อน เมื่ออุณหภูมิลดลงถึงจุดปิด (โดยทั่วไปประมาณ 85°C–87°C) สวิตช์จะเปิดวงจร ทำให้พัดลมปิด การทำงานอัตโนมัตินี้ช่วยรักษาอุณหภูมิการทำงานของเครื่องยนต์ให้เหมาะสม ป้องกันความร้อนสูงเกินไป และรับประกันการเผาไหม้เชื้อเพลิงที่มีประสิทธิภาพ สวิตช์นี้เป็นแบบขั้วเดี่ยว หน้าสัมผัสปกติปิด มีเกลียว M16 x 1.5 และขั้วต่อสีขาวรูปสี่เหลี่ยม

อาการทั่วไปของสวิตช์อุณหภูมิพัดลมหม้อน้ำที่ชำรุด

หากคุณพบอาการใดอาการหนึ่งต่อไปนี้ สวิตช์อุณหภูมิพัดลมหม้อน้ำของคุณอาจชำรุดและจำเป็นต้องเปลี่ยน:

• เครื่องยนต์ร้อนจัดขณะเดินเบาหรือความเร็วต่ำ: มาตรวัดอุณหภูมิสูงกว่าปกติเมื่อรถจอดนิ่งหรือเคลื่อนที่ช้า แต่จะกลับสู่ปกติเมื่อขับด้วยความเร็ว ซึ่งบ่งชี้ว่าพัดลมไม่ทำงานเมื่อจำเป็น

• พัดลมหม้อน้ำทำงานตลอดเวลา: พัดลมระบายความร้อนยังคงทำงานตลอดเวลา แม้ว่าเครื่องยนต์จะเย็น ซึ่งบ่งชี้ว่าสวิตช์ติดอยู่ในตำแหน่งปิด

• พัดลมหม้อน้ำไม่ทำงานเลย: มาตรวัดอุณหภูมิสูงขึ้นอย่างอันตราย แต่พัดลมไม่ทำงานเลย ซึ่งบ่งชี้ว่าสวิตช์ชำรุดในตำแหน่งเปิด

• มาตรวัดอุณหภูมิผันผวนผิดปกติ: มาตรวัดอุณหภูมิน้ำหล่อเย็นแกว่งอย่างรวดเร็วหรือผิดปกติ ซึ่งบ่งชี้ว่าพัดลมทำงานไม่สม่ำเสมอ

• ฟิวส์พัดลมระบายความร้อนขาด: ฟิวส์วงจรพัดลมขาดซ้ำๆ ซึ่งอาจเกิดจากสวิตช์ลัดวงจร

• ประสิทธิภาพของระบบปรับอากาศลดลงที่ความเร็วต่ำ: ระบบปรับอากาศมีประสิทธิภาพน้อยลงเมื่อรถจอดนิ่งเนื่องจากอากาศไหลผ่านคอนเดนเซอร์ไม่เพียงพอ

หากคุณยืนยันอาการเหล่านี้จากการตรวจสอบ การเปลี่ยนสวิตช์อุณหภูมิพัดลมหม้อน้ำเป็นวิธีแก้ไขที่แนะนำ

วิธีวินิจฉัยสวิตช์อุณหภูมิพัดลมหม้อน้ำที่ชำรุด

ก่อนซื้ออะไหล่ทดแทน ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่าสวิตช์อุณหภูมิพัดลมหม้อน้ำเป็นปัญหา:

• การตรวจสอบด้วยสายตา: ค้นหาสวิตช์ที่หม้อน้ำหรือเสื้อเทอร์โมสตัท ตรวจสอบรอยรั่วของน้ำหล่อเย็นรอบๆ เกลียว การกัดกร่อนที่ขั้วต่อ หรือสายไฟที่เสียหาย

• การทดสอบการทำงานของพัดลม: สตาร์ทเครื่องยนต์และปล่อยให้เดินเบาจนถึงอุณหภูมิการทำงาน สังเกตว่าพัดลมหม้อน้ำทำงานเมื่อมาตรวัดอุณหภูมิถึงช่วงปกติหรือไม่ หากไม่ สวิตช์อาจชำรุด

• การทดสอบความต่อเนื่อง: ถอดขั้วต่อสวิตช์ออกและใช้มัลติมิเตอร์เพื่อตรวจสอบความต่อเนื่องระหว่างขั้วสวิตช์ ที่อุณหภูมิห้อง (เย็น) สวิตช์ควรแสดงความต่อเนื่อง (ปกติปิด) เมื่อได้รับความร้อนถึงอุณหภูมิปิด ความต่อเนื่องควรขาด

• การทดสอบด้วยสายจัมเปอร์: เมื่อเปิดสวิตช์กุญแจ ถอดขั้วต่อสวิตช์ออกและจัมเปอร์ขั้วต่อ หากพัดลมทำงาน วงจรและรีเลย์จะทำงาน และสวิตช์น่าจะเป็นสาเหตุของความผิดปกติ

คุณลักษณะของผลิตภัณฑ์

ตำแหน่งส่วนประกอบและฟังก์ชันหลัก

ตำแหน่ง: สวิตช์อุณหภูมิพัดลมหม้อน้ำมักจะติดตั้งอยู่ที่หม้อน้ำหรือเสื้อเทอร์โมสตัท โดยมีปลายเกลียวเสียบเข้าไปในกระแสของน้ำหล่อเย็น ตำแหน่งนี้อยู่ที่จุดที่สามารถวัดอุณหภูมิน้ำหล่อเย็นได้อย่างแม่นยำเมื่อออกจากเครื่องยนต์หรือเข้าสู่หม้อน้ำ

การเชื่อมต่อ: สวิตช์เชื่อมต่อกับระบบไฟฟ้าของรถยนต์ผ่านขั้วต่อขาเดียว (สีขาว รูปทรงสี่เหลี่ยม) สวิตช์จะขันเข้ากับช่องทางน้ำหล่อเย็นด้วยเกลียว M16 x 1.5 เมื่อน้ำหล่อเย็นถึงอุณหภูมิเปิด หน้าสัมผัสภายในจะปิด ทำให้วงจรไปยังรีเลย์พัดลมสมบูรณ์ มีการใช้วงแหวนซีลหรือปะเก็นเพื่อป้องกันน้ำหล่อเย็นรั่วที่จุดติดตั้ง

ฟังก์ชันหลัก: สวิตช์อุณหภูมิพัดลมหม้อน้ำทำหน้าที่ควบคุมหลักในการทำงานของพัดลมระบายความร้อนเครื่องยนต์ มันจะตรวจสอบอุณหภูมิน้ำหล่อเย็นอย่างต่อเนื่องและส่งสัญญาณเปิด/ปิดไปยังรีเลย์พัดลม การทำงานอัตโนมัตินี้ช่วยให้แน่ใจว่าพัดลมจะทำงานเฉพาะเมื่อจำเป็นเท่านั้น โดยรักษาอุณหภูมิเครื่องยนต์ให้เหมาะสม ในขณะเดียวกันก็ลดการทำงานของพัดลมที่ไม่จำเป็นซึ่งอาจทำให้แบตเตอรี่หมดและเพิ่มเสียงรบกวน สวิตช์ทำงานบนหลักการหน้าสัมผัสปกติปิด โดยจะเปิดวงจรเมื่ออุณหภูมิลดลงถึงจุดปิด

เนื้อหาแพ็คเกจ

1 x สวิตช์อุณหภูมิพัดลมหม้อน้ำ (หมายเลขชิ้นส่วน 89428-12150) หมายเหตุ: ไม่รวมวงแหวนซีล ขั้วต่อไฟฟ้า และฮาร์ดแวร์สำหรับติดตั้ง เว้นแต่จะระบุไว้ โปรดยืนยันความเข้ากันได้กับรุ่นและปีรถของคุณก่อนซื้อ

คู่มือการติดตั้งทีละขั้นตอน

คู่มือการติดตั้งนี้ออกแบบมาเพื่อช่วยให้คุณเปลี่ยนสวิตช์อุณหภูมิพัดลมหม้อน้ำได้อย่างมั่นใจ ก่อนเริ่ม ตรวจสอบให้แน่ใจว่าเครื่องยนต์เย็นสนิทและรถจอดอยู่บนพื้นราบ คุณจะต้องใช้เครื่องมือดังต่อไปนี้: ประแจ 17 มม. มัลติมิเตอร์ และน้ำหล่อเย็น

ขั้นตอนที่ 1: ตรวจสอบให้แน่ใจว่าเครื่องยนต์เย็นสนิท วางภาชนะไว้ใต้สวิตช์เพื่อรองรับน้ำหล่อเย็นที่อาจไหลออกมา

ขั้นตอนที่ 2: ถอดขั้วต่อไฟฟ้าออกจากสวิตช์โดยกดแถบปลดล็อค

ขั้นตอนที่ 3: ถอดสวิตช์เก่าออกโดยใช้ประแจ 17 มม. หมุนทวนเข็มนาฬิกาเพื่อคลายออก

ขั้นตอนที่ 4: ทำความสะอาดเกลียวที่จุดติดตั้งบนหม้อน้ำหรือเสื้อเทอร์โมสตัท ตรวจสอบพื้นผิวซีลว่ามีความเสียหายหรือไม่

ขั้นตอนที่ 5: ติดตั้งสวิตช์ใหม่พร้อมวงแหวนซีลใหม่ ขันให้แน่นแต่ไม่ต้องแน่นจนเกินไป

ขั้นตอนที่ 6: ต่อขั้วต่อไฟฟ้ากลับเข้าที่จนกว่าจะได้ยินเสียงคลิก เติมน้ำหล่อเย็นในระบบให้เต็มด้วยส่วนผสมน้ำหล่อเย็นที่ถูกต้อง ไล่อากาศออกจากระบบ

ขั้นตอนสำคัญ: สตาร์ทเครื่องยนต์และปล่อยให้ถึงอุณหภูมิการทำงาน สังเกตว่าพัดลมหม้อน้ำทำงานเมื่อมาตรวัดอุณหภูมิถึงช่วงปกติหรือไม่ ตรวจสอบรอยรั่วของน้ำหล่อเย็นรอบๆ สวิตช์

เคล็ดลับมือโปร: เมื่อเปลี่ยนสวิตช์ ควรใช้วงแหวนซีลใหม่เสมอ ทำความสะอาดขั้วต่อและทาจาระบีไดอิเล็กทริกเพื่อป้องกันการกัดกร่อน ตรวจสอบรีเลย์พัดลมและฟิวส์หากพัดลมยังคงไม่ทำงาน

ความเข้าใจผิดทั่วไปเกี่ยวกับสวิตช์พัดลมหม้อน้ำ

ความเชื่อผิดๆ 1: สวิตช์พัดลมและเซ็นเซอร์วัดอุณหภูมิน้ำหล่อเย็นเป็นสิ่งเดียวกัน
ความจริง: สวิตช์พัดลมควบคุมการทำงานของพัดลมหม้อน้ำ และโดยทั่วไปจะเป็นสวิตช์เปิด/ปิดแบบขาเดียว เซ็นเซอร์วัดอุณหภูมิน้ำหล่อเย็น (ECT) จะส่งข้อมูลอุณหภูมิไปยัง ECM สำหรับการฉีดเชื้อเพลิงและการทำงานของมาตรวัด และโดยทั่วไปจะเป็นเซ็นเซอร์แบบสองขา เป็นส่วนประกอบที่แยกจากกันและมีหน้าที่แตกต่างกัน

ความเชื่อผิดๆ 2: ถ้าพัดลมทำงาน แสดงว่าสวิตช์ดี
ความจริง: สวิตช์อาจชำรุดในตำแหน่งปิด ทำให้พัดลมทำงานตลอดเวลา ซึ่งจะทำให้แบตเตอรี่หมดและอาจบดบังปัญหาอื่นๆ ในระบบระบายความร้อน ควรทดสอบสวิตช์ทั้งการทำงานแบบเปิดและปิด

ความเชื่อผิดๆ 3: สวิตช์อุณหภูมิใดๆ ก็ใช้ได้
ความจริง: สวิตช์อุณหภูมิมีความจำเพาะต่อรถยนต์ และต้องตรงกับขนาดเกลียว ประเภทขั้วต่อ และช่วงอุณหภูมิการทำงาน สวิตช์นี้ออกแบบมาเฉพาะสำหรับรถยนต์ Toyota ที่เข้ากันได้ โดยมีเกลียว M16 x 1.5 และช่วง 87°C–92°C

การประกันคุณภาพและความมุ่งมั่นในการให้บริการ

การประกันคุณภาพ:
ส่วนประกอบทุกชิ้นผลิตภายใต้กระบวนการผลิตที่ควบคุมเพื่อให้มั่นใจในความแม่นยำของมิติและความสมบูรณ์ของวัสดุ แต่ละหน่วยจะผ่านการตรวจสอบคุณภาพดังต่อไปนี้ก่อนบรรจุภัณฑ์:

• การตรวจสอบมิติ – ตรวจสอบขนาดเกลียว ประเภทขั้วต่อ และขนาดตัวถังเทียบกับข้อกำหนดการออกแบบ

• การทดสอบสวิตช์ – ทดสอบอุณหภูมิการเปิดและปิด

• การตรวจสอบความสมบูรณ์ของซีล – ยืนยันความสมบูรณ์ของซีล

• การตรวจสอบพื้นผิว – ตรวจสอบคุณภาพพื้นผิวและการป้องกันการกัดกร่อนด้วยสายตา

การป้องกันบรรจุภัณฑ์:
สวิตช์อุณหภูมิแต่ละชิ้นจะถูกบรรจุในบรรจุภัณฑ์ป้องกันแยกต่างหาก เพื่อป้องกันการปนเปื้อนและความเสียหายทางกายภาพระหว่างการจัดเก็บและการขนส่ง บรรจุภัณฑ์ประกอบด้วยฉลากหมายเลขชิ้นส่วนที่ชัดเจนเพื่อการระบุที่ง่าย
