คำอธิบายฟังก์ชันผลิตภัณฑ์

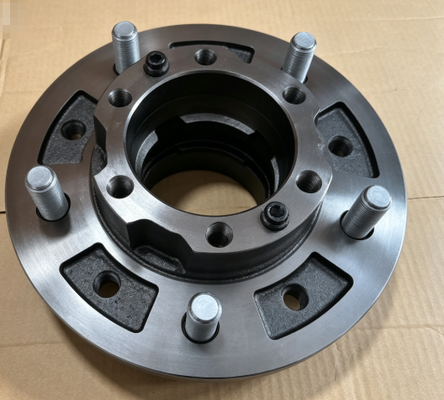

ชุดประกอบดุมล้อเพลาหน้า (หมายเลขชิ้นส่วน 43502-69087) เป็นส่วนประกอบสำคัญของระบบล้อหน้าและระบบเบรกของ Toyota Land Cruiser ของคุณ หน้าที่หลักคือการจัดเตรียมพื้นผิวสำหรับติดตั้งล้อหน้าให้หมุน โดยรับน้ำหนักของรถผ่านลูกปืนล้อ ในขณะที่ยังคงให้การหมุนที่ราบรื่น ดุมล้อยังทำหน้าที่เป็นจุดติดตั้งสำหรับจานเบรกและล้อ และในรุ่นที่ไม่มี ABS จะรองรับชุดลูกปืนล้อที่ช่วยให้การหมุนของล้อแม่นยำและประสิทธิภาพการเบรกที่เสถียร

อาการทั่วไปของดุมล้อเพลาหน้าชำรุด

หากคุณพบอาการใดอาการหนึ่งต่อไปนี้ ดุมล้อเพลาหน้าของคุณอาจชำรุดและจำเป็นต้องเปลี่ยน:

• การสั่นหรือการแกว่งจากบริเวณล้อหน้า: การสั่นของพวงมาลัยหรือพื้นรถที่เปลี่ยนแปลงตามความเร็วของรถ - บ่งชี้ว่าลูกปืนล้อสึกหรอหรือหลวม หรือพื้นผิวของดุมล้อเสียหาย

• เสียงบดหรือเสียงครืดคราดจากด้านหน้า: เสียงบดหรือเสียงครืดคราดต่อเนื่องที่ดังขึ้นตามความเร็ว - บ่งชี้ว่าลูกปืนสึกหรอหรือร่องลูกปืนเสียหาย

• การปรับตั้งพรีโหลดลูกปืนล้อไม่คงที่: ไม่สามารถรักษาการปรับตั้งลูกปืนได้ และพรีโหลดมีการเปลี่ยนแปลง - บ่งชี้ว่าร่องลูกปืนหมุนบนพื้นผิวของดุมล้อที่สึกหรอ

• การสึกหรอของยางหน้าไม่สม่ำเสมอหรือผิดปกติ: ยางหน้ามีลักษณะเป็นแอ่งหรือเป็นคลื่น - อาจเกิดจากการเยื้องศูนย์ของดุมล้อหรือลูกปืนหลวม

• ความเสียหายที่มองเห็นได้หรือการเปลี่ยนสีจากความร้อนบนดุมล้อ: การตรวจสอบพบรอยแตก รอยขีดข่วนลึก หรือรอยสีฟ้าจากความร้อนบนพื้นผิวลูกปืนดุมล้อ

• ลูกปืนล้อหลวมแม้จะปรับตั้งอย่างถูกต้องแล้ว: ล้อมีระยะคลอนที่ไม่สามารถแก้ไขได้ด้วยการปรับตั้งลูกปืน - บ่งชี้ว่าดุมล้อสึกหรอ

หากคุณยืนยันอาการเหล่านี้จากการตรวจสอบ การเปลี่ยนดุมล้อเพลาหน้าเป็นวิธีแก้ไขที่แนะนำ

วิธีวินิจฉัยดุมล้อเพลาหน้าชำรุด

ก่อนซื้ออะไหล่ทดแทน ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่าดุมล้อเพลาหน้าคือปัญหา:

• การทดสอบระยะคลอนของลูกปืนล้อ: ยกรถเพลาหน้าขึ้นและรองรับด้วยขาตั้ง จับที่ล้อด้านบนและด้านล่างแล้วลองโยก หากมีระยะเคลื่อนที่แม้จะปรับตั้งลูกปืนแล้ว ดุมล้ออาจสึกหรอ

• การตรวจสอบความเสถียรของพรีโหลด: ตั้งค่าพรีโหลดลูกปืนล้อตามข้อกำหนดและขับรถ ตรวจสอบพรีโหลดอีกครั้งหลังจากผ่านไปสักครู่ หากพรีโหลดเปลี่ยนแปลงอย่างมีนัยสำคัญ ลูกปืนอาจหมุนบนดุมล้อที่สึกหรอ

• การตรวจสอบด้วยสายตา: เมื่อถอดดุมล้อออกแล้ว ให้ตรวจสอบพื้นผิวลูกปืนว่ามีรอยขีดข่วน ร่อง รอยขั้น หรือการเปลี่ยนสีฟ้าจากความร้อนหรือไม่

• การทดสอบขับขี่: ขับรถด้วยความเร็วต่างๆ และสังเกตการสั่นหรือเสียงที่เปลี่ยนแปลงตามความเร็ว การสั่นที่ลดลงเมื่อปล่อยให้รถไหลเป็นสัญญาณทั่วไปของการสึกหรอของดุมล้อหรือลูกปืน

 คุณลักษณะของผลิตภัณฑ์

ตำแหน่งส่วนประกอบและหน้าที่หลัก

ตำแหน่ง: ดุมล้อเพลาหน้าอยู่ที่ปลายด้านนอกของชุดประกอบเพลาหน้า ติดตั้งอยู่บนแกนบังคับเลี้ยว อยู่ระหว่างแกนบังคับเลี้ยว (ด้านใน) และล้อ (ด้านนอก) โดยมีจานเบรกติดตั้งอยู่ที่ด้านนอก ดุมล้อจะถูกหุ้มด้วยคาลิปเปอร์เบรกและชุดล้อเมื่อติดตั้ง

การเชื่อมต่อ: ดุมล้อหมุนบนลูกปืนล้อ ซึ่งติดตั้งอยู่บนแกนบังคับเลี้ยว จานเบรกยึดด้วยสลักเกลียวเข้ากับหน้าดุมล้อ สลักล้อจะถูกกดเข้าไปในหน้าแปลนดุมล้อและยึดล้อไว้ ในรุ่นที่ไม่มี ABS ดุมล้อจะไม่มีเซ็นเซอร์ความเร็วหรือวงแหวนวัดรอบในตัว ดุมล้อเชื่อมต่อล้อและชุดเบรกที่หมุนเข้ากับแกนและบังคับเลี้ยวที่อยู่กับที่

หน้าที่หลัก: ดุมล้อเพลาหน้าทำหน้าที่เป็นพื้นผิวสำหรับติดตั้งล้อหน้าและจานเบรกให้หมุน รับน้ำหนักของรถผ่านลูกปืนล้อ ในขณะที่ยังคงให้การหมุนที่ราบรื่น ดุมล้อจัดเตรียมพื้นผิวที่เรียบและได้ระนาบสำหรับติดตั้งจานเบรก เพื่อให้มั่นใจว่าระบบเบรกทำงานได้อย่างถูกต้อง นอกจากนี้ยังจัดตำแหน่งล้อให้มีระยะห่างที่เหมาะสมกับส่วนประกอบช่วงล่างและระบบบังคับเลี้ยว ดุมล้อนี้ออกแบบมาสำหรับรถยนต์ที่ไม่มี ABS และมาพร้อมกับลูกปืนล้อและสลักล้อที่ติดตั้งไว้ล่วงหน้าในชุดประกอบ

สิ่งที่อยู่ในบรรจุภัณฑ์

1 x ชุดประกอบดุมล้อเพลาหน้า (หมายเลขชิ้นส่วน 43502-69087) หมายเหตุ: ลูกปืน ซีล สลักล้อ และฮาร์ดแวร์สำหรับติดตั้ง **ไม่รวม** เว้นแต่จะระบุไว้ โปรดยืนยันความเข้ากันได้กับรุ่นรถของคุณและการกำหนดค่า ABS ก่อนซื้อ

การติดตั้งด้วยตนเองหรือโดยผู้เชี่ยวชาญ?

การเปลี่ยนนี้เหมาะสำหรับการติดตั้งด้วยตนเองหาก:

• คุณมีประสบการณ์ในการบำรุงรักษาส่วนประกอบเพลาหน้าและลูกปืนล้อบนรถยนต์เพลาแข็ง

• คุณมีเครื่องมือวัดแรงบิด ขาตั้งแม่แรง ประแจขันลูกปืน และเครื่องชั่งสปริงสำหรับวัดพรีโหลด

• คุณสามารถยกรองรับรถได้อย่างปลอดภัยบนพื้นราบ

เราแนะนำให้ติดตั้งโดยผู้เชี่ยวชาญหาก:

• คุณไม่คุ้นเคยกับการถอดประกอบเพลาหน้าและการปรับตั้งพรีโหลดลูกปืนล้อ

• คุณไม่มีเครื่องมือที่เหมาะสมสำหรับการวัดและปรับตั้งพรีโหลดลูกปืน

• คุณไม่มั่นใจในการตั้งค่าพรีโหลดลูกปืนล้อหรือทำการตั้งศูนย์ล้อหน้า

หมายเหตุ: การติดตั้งที่ไม่ถูกต้องอาจนำไปสู่ความเสียหายของลูกปืนล้อและปัญหาด้านความปลอดภัย หลังการติดตั้ง ต้องตั้งค่าและตรวจสอบพรีโหลดลูกปืนล้ออย่างถูกต้อง ใช้ปะเก็นและซีลใหม่ ปฏิบัติตามขั้นตอนเฉพาะของรถยนต์สำหรับการปรับตั้งพรีโหลด

คู่มือการติดตั้งทีละขั้นตอน

คู่มือการติดตั้งนี้ออกแบบมาเพื่อช่วยให้คุณเปลี่ยนดุมล้อเพลาหน้าได้อย่างมั่นใจ ก่อนเริ่ม ตรวจสอบให้แน่ใจว่ารถจอดอยู่บนพื้นราบและดับเครื่องยนต์ คุณจะต้องใช้เครื่องมือดังต่อไปนี้: ประแจวัดแรงบิด ขาตั้งแม่แรง ประแจขันลูกปืน และเครื่องชั่งสปริง

ขั้นตอนที่ 1: ยกรองรับด้านหน้ารถด้วยขาตั้ง ถอดล้อและคาลิปเปอร์เบรกออก รองรับคาลิปเปอร์ไว้ด้านข้างโดยไม่ต้องถอดสายเบรก

ขั้นตอนที่ 2: ถอดจานเบรกออก ถอดหน้าแปลนขับหรือดุมล้อฟรี ถอดแหวนล็อกและน็อตล็อกลูกปืน

ขั้นตอนที่ 3: ถอดดุมล้อและชุดลูกปืนออกจากแกน ตรวจสอบแกนว่ามีการสึกหรอหรือไม่

ขั้นตอนที่ 4: ทำความสะอาดแกนและพื้นผิวติดตั้งดุมล้อ ติดตั้งดุมล้อใหม่บนแกนพร้อมลูกปืนและซีลใหม่

ขั้นตอนที่ 5: ตั้งค่าพรีโหลดลูกปืนล้อตามข้อกำหนด ตรวจสอบด้วยเครื่องชั่งสปริง ติดตั้งน็อตล็อกและแหวนล็อก

ขั้นตอนที่ 6: ติดตั้งหน้าแปลนขับหรือดุมล้อฟรีกลับเข้าที่ ติดตั้งจานเบรกและคาลิปเปอร์กลับเข้าที่ ขันสลักเกลียวทั้งหมดให้ได้แรงบิดตามข้อกำหนด

ขั้นตอนสำคัญ: ตรวจสอบพรีโหลดลูกปืนล้อหลังการติดตั้ง ตรวจสอบการหมุนที่ราบรื่นและไม่มีระยะคลอน ทำการตั้งศูนย์ล้อหน้า

เคล็ดลับจากผู้เชี่ยวชาญ: เมื่อเปลี่ยนดุมล้อเพลาหน้า ควรใช้ลูกปืนล้อและซีลใหม่เสมอ ตรวจสอบแกนว่ามีการสึกหรอก่อนติดตั้งดุมล้อใหม่ ตรวจสอบให้แน่ใจว่าการเยื้องศูนย์ของดุมล้ออยู่ในข้อกำหนด

ความเข้าใจผิดทั่วไปเกี่ยวกับดุมล้อเพลาหน้า

ความเชื่อผิดๆ 1: ดุมล้อมักไม่จำเป็นต้องเปลี่ยน
ความจริง: ดุมล้อสึกหรอไปตามกาลเวลา โดยเฉพาะอย่างยิ่งเมื่อลูกปืนล้อหลวมหรือชำรุด ร่องลูกปืนสามารถหมุนบนพื้นผิวของดุมล้อ ทำให้สึกหรอและทำให้พรีโหลดไม่เสถียร

ความเชื่อผิดๆ 2: ดุมล้อใดๆ ก็สามารถใช้ได้
ความจริง: ดุมล้อมีความจำเพาะสำหรับรถยนต์แต่ละรุ่น และต้องตรงกับข้อกำหนดของเพลาและลูกปืนล้อ

ความเชื่อผิดๆ 3: ลูกปืนล้อหลวมมักเป็นปัญหาของลูกปืนเสมอ
ความจริง: ลูกปืนล้อหลวมที่ไม่สามารถขันให้ได้ตามข้อกำหนด มักบ่งชี้ว่าดุมล้อสึกหรอ ไม่ใช่ลูกปืนสึกหรอ หากร่องลูกปืนหมุนบนดุมล้อ ลูกปืนใหม่เพียงอย่างเดียวจะไม่สามารถแก้ปัญหาได้

บริการหลังการขายและการรับประกัน

ผลิตภัณฑ์นี้อยู่ภายใต้การรับประกันคุณภาพของเรา หากคุณมีคำถามหรือปัญหาเกี่ยวกับการติดตั้งหรือคุณภาพ โปรดติดต่อเรา และเราจะตอบกลับภายใน 24 ชั่วโมง
