คำอธิบายฟังก์ชันผลิตภัณฑ์

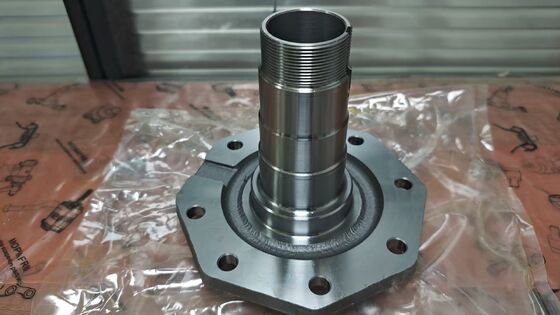

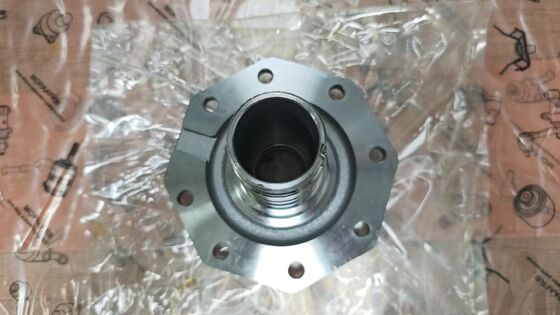

แกนหมุนข้อพวงมาลัย (หมายเลขชิ้นส่วน 43401-60081) เป็นส่วนประกอบสำคัญของเพลาหน้าและระบบลูกปืนล้อของ Toyota Land Cruiser หน้าที่หลักคือจัดให้มีพื้นผิวติดตั้งแบบอยู่กับที่ซึ่งดุมล้อหน้าและลูกปืนล้อหมุน สปินเดิลโบลต์ไปที่ข้อนิ้วบังคับเลี้ยวและขยายออกไปด้านนอก เพื่อรองรับลูกปืนล้อที่ช่วยให้ดุมล้อและล้อหมุนได้อย่างราบรื่นขณะรับน้ำหนักของรถ สำหรับรุ่น Toyota Land Cruiser 70, 80 Series แกนหมุนที่ทำงานอย่างเหมาะสมเป็นสิ่งจำเป็นสำหรับพรีโหลดลูกปืนล้อที่ถูกต้อง การหมุนล้ออย่างมั่นคง และการทำงานของยานพาหนะอย่างปลอดภัย ส่วนประกอบนี้มาพร้อมกับแบริ่งลูกกลิ้งเข็มและบุชกันแรงขับที่ติดตั้งไว้ล่วงหน้า สะท้อนถึงการออกแบบที่ได้รับการปรับปรุงซึ่งใช้ในการใช้งานรุ่นต่อๆ ไป

วิธีการวินิจฉัยแกนหมุนข้อนิ้วพวงมาลัยผิดพลาด

ก่อนที่จะซื้ออุปกรณ์เปลี่ยนทดแทน ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่าสปินเดิลเป็นปัญหา:

• การทดสอบการเล่นลูกปืนล้อ:ยกเพลาหน้าขึ้นและรองรับไว้บนขาตั้ง จับยางที่ด้านบนและด้านล่างแล้วพยายามโยก หากมีการเคลื่อนไหวแม้หลังจากปรับตลับลูกปืนแล้ว สปินเดิลอาจสึกหรอได้

• การตรวจสอบเสถียรภาพพรีโหลด:ตั้งค่าพรีโหลดลูกปืนล้อตามข้อกำหนดและขับเคลื่อนยานพาหนะ ตรวจสอบพรีโหลดอีกครั้งหลังจากช่วงเวลาสั้นๆ หากพรีโหลดมีการเปลี่ยนแปลงอย่างมาก ตลับลูกปืนอาจหมุนบนสปินเดิลที่สึกหรอ

• การตรวจสอบด้วยสายตา:เมื่อถอดดุมและแบริ่งออกแล้ว ให้ตรวจสอบพื้นผิวแบริ่งของสปินเดิลเพื่อหารอยร่อง ขั้นบันได หรือการเปลี่ยนสีจากความร้อนสีน้ำเงิน วัดเส้นผ่านศูนย์กลางภายนอกของสปินเดิลที่ตำแหน่งตลับลูกปืนและเปรียบเทียบกับข้อกำหนด

• การตรวจสอบความพอดีของแบริ่งเรซ:เมื่อติดตั้งรางแบริ่งไว้บนสปินเดิลแล้ว ให้พยายามหมุนรางด้วยมือ หากการแข่งขันหมุนบนสปินเดิล สปินเดิลจะสึกหรอและจำเป็นต้องเปลี่ยนใหม่

คุณสมบัติของผลิตภัณฑ์

ตำแหน่งส่วนประกอบและฟังก์ชันหลัก

ที่ตั้ง:แกนหมุนข้อหมุนพวงมาลัยจะอยู่ที่ปลายด้านนอกของชุดเพลาหน้า โดยยึดไว้กับข้อนิ้วบังคับเลี้ยว โดยยื่นออกมาจากข้อนิ้วไปทางล้อ ทำให้เป็นพื้นผิวสำหรับยึดดุมล้อและลูกปืนล้อ แกนหมุนอยู่ระหว่างข้อนิ้วบังคับเลี้ยว (ด้านใน) และดุมล้อ (ด้านนอก)

การเชื่อมต่อ:สลักเกลียวแกนหมุนเข้ากับข้อนิ้วบังคับเลี้ยวด้วยน็อตและปิดผนึกด้วยปะเก็นและซีล ลูกปืนล้อติดตั้งอยู่บนพื้นผิวด้านนอกของสปินเดิลเพื่อรองรับดุม สปินเดิลยังมีรูภายในที่บรรจุแบริ่งลูกกลิ้งเข็มและบุชชิ่งซึ่งรองรับเพลาเพลาด้านนอก (ข้อต่อ CV) ขณะที่มันเคลื่อนผ่าน แกนหมุนจะเชื่อมต่อข้อนิ้วบังคับเลี้ยวที่อยู่กับที่เข้ากับชุดดุมล้อที่หมุนได้

ฟังก์ชั่นหลัก:แกนหมุนทำหน้าที่เป็นเพลาที่อยู่นิ่งซึ่งลูกปืนล้อและดุมจะหมุน โดยจะรับภาระแนวตั้งของยานพาหนะผ่านลูกปืนล้อและรักษาตำแหน่งที่ถูกต้องของล้อโดยสัมพันธ์กับข้อนิ้วบังคับเลี้ยว แบริ่งลูกกลิ้งเข็มภายในและบุชชิ่งรองรับปลายด้านนอกของเพลาเพลาหน้า ช่วยให้หมุนได้ในขณะที่ยังคงรักษาแนวเดียวกันกับเฟืองท้าย การออกแบบที่ได้รับการปรับปรุงนี้ (พร้อมแบริ่งลูกกลิ้งเข็มและบุชชิ่งที่สั้นลง) แทนที่การตั้งค่าบุชชิ่งทองเหลืองแบบชิ้นเดียวก่อนหน้านี้ เพื่อลดเสียงรบกวนและการสั่นสะเทือนในส่วนหน้าที่มีระยะทางไกล

เหตุใดจึงเลือกแกนหมุนข้อนิ้วนี้

คืนค่าพรีโหลดลูกปืนล้อ– สปินเดิลที่สึกหรอจะทำให้การแข่งขันของตลับลูกปืนหมุน ส่งผลให้พรีโหลดเคลื่อนที่และไม่เสถียร สปินเดิลใหม่นี้มอบพื้นผิวตลับลูกปืนที่แท้จริงเพื่อพรีโหลดที่มั่นคงและสม่ำเสมอ

ขจัดการหมุนของแบริ่งและความร้อน– เมื่อการแข่งขันของตลับลูกปืนหมุนบนแกนหมุนที่สึกหรอ ความร้อนจะสะสมและทำให้ส่วนประกอบเสียหาย สปินเดิลใหม่นี้ให้ตลับลูกปืนที่พอดี ป้องกันการหมุนและความเสียหายจากความร้อน

ทดแทนโดยตรง– ออกแบบอย่างแม่นยำเพื่อให้ตรงกับข้อกำหนดของสปินเดิลดั้งเดิม ทดแทนโดยตรง-ไม่จำเป็นต้องมีการปรับเปลี่ยนใดๆ หมายเลขชิ้นส่วน 43401-60081 ได้รับการยืนยันแล้วสำหรับการใช้งาน Toyota Land Cruiser 70, 80 Series และแทนที่ 43401-60080, 43401-60041 และ 43401-60040

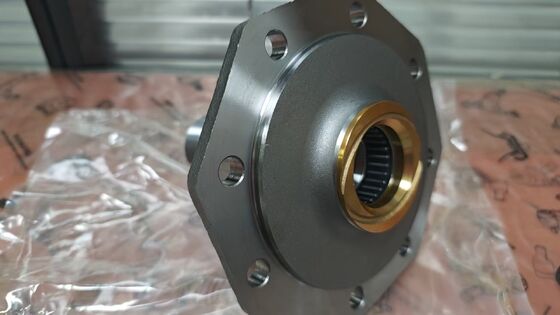

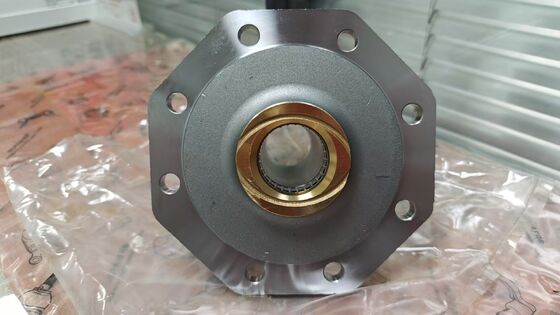

ปรับปรุงการออกแบบ– มาพร้อมกับแบริ่งลูกกลิ้งเข็มและบุชกันแรงขับที่ติดตั้งไว้ล่วงหน้า สะท้อนถึงการออกแบบในภายหลังที่ช่วยลดเสียงรบกวนและการสั่นสะเทือนในส่วนหน้าที่มีระยะทางไกล

การประกอบยานพาหนะ

เนื้อหาแพ็คเกจ

1 x แกนหมุนข้อเหวี่ยง (หมายเลขชิ้นส่วน 43401-60081) พร้อมแบริ่งลูกกลิ้งเข็มและบุชกันแรงขับที่ติดตั้งไว้ล่วงหน้า หมายเหตุ: โปรดยืนยันความเข้ากันได้กับรุ่นรถและปีก่อนซื้อ

DIY หรือการติดตั้งแบบมืออาชีพ?

การเปลี่ยนนี้เหมาะสำหรับ DIY หาก:

• คุณมีประสบการณ์มากมายในการให้บริการส่วนประกอบเพลาหน้าและลูกปืนล้อบนยานพาหนะที่มีเพลาตัน

• คุณสามารถเข้าถึงประแจทอร์ค ขาตั้งแม่แรง แท่งทองเหลือง ค้อน ช่องเสียบน็อตล็อคแบริ่ง และสเกลสปริงสำหรับการวัดพรีโหลด

• คุณสามารถยกและรองรับยานพาหนะบนพื้นราบได้อย่างปลอดภัย

เราขอแนะนำให้ติดตั้งโดยมืออาชีพหาก:

• คุณไม่คุ้นเคยกับการถอดชิ้นส่วนเพลาหน้าและการปรับพรีโหลดลูกปืนล้อ

• คุณขาดเครื่องมือที่เหมาะสมสำหรับการวัดและการปรับพรีโหลดของตลับลูกปืน

• คุณไม่มั่นใจในการตั้งค่าพรีโหลดลูกปืนล้อหรือจัดตำแหน่งส่วนหน้า

บันทึก:การติดตั้งที่ไม่เหมาะสมอาจนำไปสู่ความล้มเหลวของลูกปืนล้อและปัญหาด้านความปลอดภัย หลังการติดตั้ง จะต้องตั้งค่าและตรวจสอบพรีโหลดลูกปืนล้ออย่างเหมาะสม ใช้ปะเก็นและซีลใหม่ ปฏิบัติตามขั้นตอนเฉพาะของยานพาหนะเพื่อการปรับพรีโหลด

คู่มือการติดตั้งทีละขั้นตอน

คู่มือการติดตั้งนี้ออกแบบมาเพื่อช่วยให้คุณเปลี่ยนแกนหมุนข้อนิ้วพวงมาลัยได้อย่างมั่นใจ ก่อนสตาร์ท ตรวจสอบให้แน่ใจว่าจอดรถบนพื้นราบโดยดับเครื่องยนต์แล้ว คุณจะต้องมีเครื่องมือต่อไปนี้: ประแจทอร์ค ขาตั้งแม่แรง แท่งทองเหลือง ค้อน ช่องเสียบน็อตล็อกแบริ่ง และสเกลสปริง

ขั้นตอนที่ 1:ยกและยึดด้านหน้าของรถไว้บนขาตั้งแม่แรง ถอดล้อออก

ขั้นตอนที่ 2:ถอดคาลิปเปอร์เบรกและโรเตอร์ ประคองก้ามปูไว้ด้านข้างโดยไม่ต้องถอดสายยางเบรก ถอดดุมเพลาหน้าออก

ขั้นตอนที่ 3:ถอดเซ็นเซอร์ความเร็ว ABS (ถ้ามีติดตั้ง) ถอดซีลกันฝุ่น ฝาครอบกันฝุ่น และปะเก็นออกหลังจากถอดสลักเกลียวยึดออก

ขั้นตอนที่ 4:ใช้แท่งทองเหลืองและค้อนเคาะแกนหมุนข้อนิ้วจากข้อนิ้วบังคับเลี้ยว ถอดแกนหมุนและปะเก็นออก

ขั้นตอนที่ 5:ทำความสะอาดพื้นผิวยึดข้อนิ้วพวงมาลัย ตรวจสอบสปินเดิลใหม่เพื่อการติดตั้งตลับลูกปืนและบุชชิ่งที่ถูกต้อง

ขั้นตอนที่ 6:ติดตั้งแกนหมุนใหม่ด้วยปะเก็นใหม่ ขันน็อตยึดให้แน่นตามข้อกำหนด ติดตั้งดุมและลูกปืนล้ออีกครั้ง

ขั้นตอนที่สำคัญ:ตั้งค่าพรีโหลดลูกปืนล้อตามข้อกำหนด ตรวจสอบพรีโหลดด้วยสเกลสปริง ตรวจสอบการหมุนที่ราบรื่นและไม่มีการเล่น ดำเนินการจัดตำแหน่งส่วนหน้า

เคล็ดลับสำหรับมือโปร:เมื่อเปลี่ยนสปินเดิล ให้ใช้ปะเก็นและซีลใหม่เสมอ ตรวจสอบลูกปืนล้อและเปลี่ยนหากสึกหรอ ตรวจสอบว่าแบริ่งลูกกลิ้งเข็มและบุชชิ่งได้รับการหล่อลื่นอย่างเหมาะสมก่อนการติดตั้ง

ความเข้าใจผิดทั่วไปเกี่ยวกับแกนหมุนของสนับมือ

ตำนานที่ 1:แกนหมุนแทบไม่ต้องเปลี่ยนเลย
ข้อเท็จจริง:แกนหมุนสึกหรอเมื่อเวลาผ่านไป โดยเฉพาะอย่างยิ่งเมื่อลูกปืนล้อหลวมหรือชำรุด ตลับลูกปืนสามารถหมุนบนพื้นผิวของสปินเดิล สึกหรอลง และทำให้พรีโหลดไม่เสถียร การตรวจสอบอย่างสม่ำเสมอเป็นสิ่งสำคัญ

ตำนานที่ 2:ลูกปืนล้อหลวมมักเป็นปัญหาลูกปืน
ข้อเท็จจริง:ตลับลูกปืนล้อที่หลวมซึ่งไม่สามารถขันให้แน่นตามข้อกำหนดได้ มักจะบ่งบอกถึงการสึกหรอของแกนหมุน ไม่ใช่การสึกหรอของตลับลูกปืน หากการแข่งขันของตลับลูกปืนหมุนบนสปินเดิล ตลับลูกปืนใหม่เพียงอย่างเดียวจะไม่สามารถแก้ปัญหาได้

ตำนานที่ 3:แกนใดก็ได้ที่จะพอดี
ข้อเท็จจริง:สปินเดิลเป็นแบบเฉพาะของยานพาหนะและต้องตรงกับข้อกำหนดเฉพาะของเพลาและลูกปืนล้อ แกนหมุนนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับแอปพลิเคชัน Toyota Land Cruiser 70, 80 Series

ข้อกังวลของลูกค้าทั่วไปและโซลูชั่นของเรา

เราเข้าใจดีว่าการซื้อแกนหมุนข้อบังคับเลี้ยวอาจทำให้เกิดคำถามและข้อกังวลได้ นี่คือวิธีที่เราจัดการกับปัญหาทั่วไปที่ลูกค้าของเราเผชิญ:

สำหรับเจ้าของรถส่วนบุคคล:

“จะเกิดอะไรขึ้นถ้าฉันติดตั้งแล้วลูกปืนล้อยังคงหลวมอยู่?”– ตลับลูกปืนล้อที่หลวมหลังจากเปลี่ยนสปินเดิลอาจบ่งบอกว่าไม่ได้ตั้งค่าพรีโหลดอย่างเหมาะสมหรือจำเป็นต้องเปลี่ยนตลับลูกปืนใหม่ ตรวจสอบการปรับพรีโหลด และตรวจสอบการสึกหรอของตลับลูกปืน

“ฉันสามารถเปลี่ยนเฉพาะสปินเดิลโดยไม่ต้องเปลี่ยนตลับลูกปืนได้หรือไม่”– ขอแนะนำอย่างยิ่งให้เปลี่ยนลูกปืนล้อพร้อมๆ กัน การใช้ตลับลูกปืนเก่ากับสปินเดิลใหม่อาจทำให้เกิดการสึกหรอที่ไม่สม่ำเสมอและปัญหาพรีโหลด

สำหรับร้านซ่อมและผู้เชี่ยวชาญ:

“ลูกค้าบอกว่าพรีโหลดจะไม่ค้างแม้หลังจากปรับตลับลูกปืนแล้ว”– ตรวจสอบการสึกหรอของพื้นผิวลูกปืนแกนหมุน หากการแข่งขันหมุนบนสปินเดิล จะต้องเปลี่ยนสปินเดิล ตลับลูกปืนใหม่เพียงอย่างเดียวไม่สามารถแก้ไขสภาวะนี้ได้

“จะหลีกเลี่ยงการกลับมาหลังจากเปลี่ยนสปินเดิลได้อย่างไร”– ใช้ปะเก็นและซีลใหม่ ตั้งค่าพรีโหลดตลับลูกปืนอย่างแม่นยำด้วยสเกลสปริง ตรวจสอบตลับลูกปืนทั้งหมดและเปลี่ยนหากสึกหรอ และจัดตำแหน่งส่วนหน้าก่อนคืนรถ

บริการหลังการขายและการรับประกัน

ผลิตภัณฑ์นี้อยู่ภายใต้การประกันคุณภาพของเรา หากคุณมีคำถามหรือปัญหาเกี่ยวกับการประกอบหรือคุณภาพ โปรดติดต่อเราแล้วเราจะตอบกลับภายใน 24 ชั่วโมง

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

เมื่อเปลี่ยนสปินเดิลสนับมือบังคับเลี้ยว มักแนะนำให้ตรวจสอบและพิจารณาเปลี่ยนส่วนประกอบที่เกี่ยวข้องต่อไปนี้พร้อมกัน
