คำอธิบายฟังก์ชันผลิตภัณฑ์

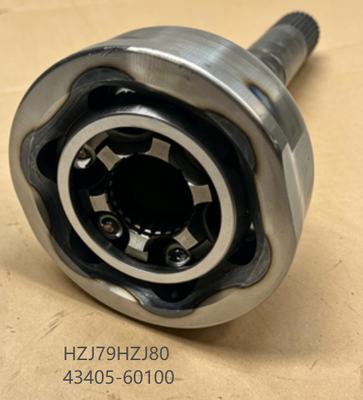

เพลาหน้าด้านนอก (หมายเลขชิ้นส่วน 43405-60100) เป็นส่วนประกอบสำคัญของเพลาหน้าและระบบขับเคลื่อนของ Toyota Land Cruiser 70 Series หน้าที่หลักคือส่งแรงบิดในการหมุนจากเฟืองท้ายหน้าไปยังดุมล้อหน้า ช่วยให้ส่งกำลังไปยังล้อหน้าได้ในระบบขับเคลื่อนสี่ล้อ ชุดเพลาด้านนอกนี้รวมข้อต่อความเร็วคงที่ (CV) Birfield ที่ด้านนอก (ล้อ) ซึ่งช่วยให้เพลาส่งกำลังได้อย่างราบรื่นในขณะที่รองรับมุมบังคับเลี้ยวของล้อหน้า สำหรับรุ่น Land Cruiser ซีรีส์ 70 ที่ติดตั้งเพลาหน้าที่มั่นคง เพลาเพลาด้านนอกที่ทำงานอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการมีส่วนร่วมของระบบขับเคลื่อนสี่ล้อที่เชื่อถือได้ การส่งกำลังที่ราบรื่น และการทำงานของยานพาหนะอย่างปลอดภัย ส่วนประกอบนี้ได้รับการออกแบบตามข้อกำหนดของโรงงาน เพื่อให้มั่นใจว่ามีขนาดพอดีและประสิทธิภาพที่เชื่อถือได้

คู่มือการวินิจฉัย DIY

จะทราบได้อย่างไรว่าเพลาหน้าด้านนอกของคุณต้องการการเปลี่ยนหรือไม่:

มองหาสัญญาณทั่วไปเหล่านี้:

1. มีเสียงคลิกเมื่อเลี้ยว– เสียงคลิกโลหะในระหว่างการเลี้ยวหักศอก โดยเฉพาะที่ความเร็วต่ำ

2. การสั่นสะเทือนขณะขับรถ– รู้สึกสั่นสะเทือนผ่านพื้นหรือพวงมาลัยเพิ่มขึ้นตามความเร็ว

3. จาระบีรั่วไหล– จาระบีหล่นลงบนล้อด้านในอย่างดีจากบูท CV ที่ฉีกขาด

4. การเล่นมากเกินไปในล้อหน้า– ล้อเคลื่อนที่เมื่อโยกด้วยมือ แสดงว่าข้อต่อ CV สึกหรอ

5. บังคับเลี้ยวได้ยากเมื่อล็อคเต็มที่– ความรู้สึกเสียดสีหรือเข้าเล่มเมื่อหมุนพวงมาลัยจนสุดล็อค

💡การตรวจสอบอย่างรวดเร็ว:เมื่อรถอยู่บนพื้นราบ ให้หมุนพวงมาลัยเพื่อล็อคจนสุด และตรวจสอบบูทเพลาหน้าว่ามีรอยแตก น้ำตา หรือการรั่วไหลของจาระบีหรือไม่ ทดลองขับในวงแคบด้วยความเร็วต่ำและฟังเสียงคลิก การเล่นมากเกินไปในล้อหน้าเมื่อแม่แรงขึ้นอาจบ่งบอกถึงการสึกหรอของข้อต่อ Birfield

คุณสมบัติของผลิตภัณฑ์

ตำแหน่งส่วนประกอบและฟังก์ชันหลัก

ที่ตั้ง:เพลาด้านนอกของเพลาหน้าตั้งอยู่ภายในตัวเรือนเพลาหน้าและชุดประกอบสนับมือบังคับเลี้ยว โดยขยายจากเฟืองท้ายด้านข้าง (ด้านใน) ผ่านโครงเพลา โดยโผล่ออกมาที่ข้อนิ้วพวงมาลัยซึ่งเชื่อมต่อกับดุมล้อ (ด้านนอก) ข้อต่อ Birfield CV อยู่ในตำแหน่งภายในชุดประกอบข้อนิ้วบังคับเลี้ยว ซึ่งล้อมรอบด้วยแกนหมุนข้อนิ้วและตัวยึดซีลน้ำมัน

การเชื่อมต่อ:ปลายด้านในของเพลาประกอบกับเฟืองท้ายด้านหน้าผ่านร่องฟันเฟือง ส่วนปลายด้านนอกเรือ (ตัวเรือนข้อต่อ CV) ประกอบเข้ากับร่องหน้าแปลนขับเคลื่อนดุมล้อ ข้อต่อ CV ช่วยให้เพลาหมุนได้ในขณะที่ข้อนิ้วหมุนพวงมาลัยเพื่อบังคับเลี้ยว เพลารองรับด้วยบุชชิ่งภายในแกนหมุนข้อนิ้วและปิดผนึกด้วยซีลน้ำมันที่ปลายทั้งสองข้าง ในรุ่นที่มีหน้าแปลนขับเคลื่อน (ไม่ล็อคดุม) ร่องด้านนอกจะประกบโดยตรงกับหน้าแปลนขับเคลื่อน

ฟังก์ชั่นหลัก:เพลาเพลาด้านนอกทำหน้าที่สำคัญสองประการ: (1) ส่งแรงบิดในการหมุนจากเฟืองท้ายด้านหน้าไปยังดุมล้อหน้าสำหรับการใช้งานขับเคลื่อนสี่ล้อ และ (2) ช่วยให้ล้อหน้าบังคับทิศทางได้ในขณะที่ยังคงส่งกำลังด้วยความเร็วคงที่ผ่านข้อต่อ Birfield CV ข้อต่อ CV ช่วยให้ส่งกำลังได้อย่างราบรื่นที่มุมบังคับเลี้ยวที่แตกต่างกัน โดยไม่มีการสั่นสะเทือนหรือการจับยึด เพลานี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานกับหน้าแปลนขับเคลื่อนเท่านั้น และไม่สามารถใช้งานได้กับดุมล็อคแบบอัตโนมัติหรือแบบแมนนวล เนื่องจากระยะพิทช์ของร่องเพลาด้านนอกแตกต่างกัน

เมื่อส่วนนี้สำคัญที่สุด

เพลาด้านนอกของเพลาหน้านี้มีความสำคัญเป็นพิเศษสำหรับรถยนต์ที่:

• ใช้สำหรับการขับขี่แบบออฟโรดหรือภูมิประเทศที่ขรุขระ - สภาวะเหล่านี้ทำให้เกิดการกระแทกและภาระที่ข้อต่อสูงบนเพลาหน้าและข้อต่อ CV

• ทำงานในโหมด 4WD บ่อยครั้ง – การส่งกำลังอย่างต่อเนื่องผ่านเพลาหน้าช่วยเร่งการสึกหรอของร่องเพลาและส่วนประกอบข้อต่อ CV

• เมื่อบรรทุกของหนักหรือลากจูง - น้ำหนักที่เพิ่มขึ้นจะเพิ่มความเครียดให้กับระบบขับเคลื่อน

• รถยนต์ที่มีระยะทางวิ่งสูงซึ่งส่วนประกอบเพลาเดิมมีการสึกหรอตามกาลเวลา

• ยานพาหนะที่มีหน้าแปลนขับเคลื่อนซึ่งมีร่องฟันด้านนอกปะทะกับหน้าแปลนดุมโดยตรง

ในสภาวะเหล่านี้ เพลาเพลาด้านนอกจะทำงานหนักขึ้นและเสี่ยงต่อการสึกหรอมากขึ้น การตรวจสอบอย่างสม่ำเสมอและการเปลี่ยนชิ้นส่วนอย่างทันท่วงทีจึงจำเป็นต่อการทำงานและความปลอดภัยของ 4WD ที่เชื่อถือได้

แนวทางการติดตั้ง

โดยทั่วไปเครื่องมือที่จำเป็น:

• ชุดประแจกระบอก (เมตริก งานหนัก)

• ประแจปอนด์

• เครื่องแยกลูกหมาก

• แบริ่งกด/ชุดดริฟท์

• ถุงมือนิรภัยและอุปกรณ์ป้องกันดวงตา

ข้อมูลอ้างอิงการติดตั้งทั่วไป (ปฏิบัติตามคู่มือบริการเฉพาะของยานพาหนะเสมอ):

สำคัญ:

• ขั้นตอนนี้ต้องใช้เครื่องมือและประสบการณ์เฉพาะทางการติดตั้งที่ไม่เหมาะสมอาจส่งผลให้สูญเสียการขับเคลื่อนหรือพวงมาลัยล้มเหลว

• เปลี่ยนบูท CV และจาระบีเสมอเมื่อติดตั้งเพลาเพลาใหม่

• ตรวจสอบหน้าแปลนไดรฟ์สำหรับการสึกหรอหรือความเสียหาย

• ดำเนินการตั้งศูนย์ล้อหลังการบริการเพลาหน้า

• หากคุณไม่แน่ใจเกี่ยวกับขั้นตอนใดๆ โปรดปรึกษาช่างที่ผ่านการรับรอง

เคล็ดลับการติดตั้งและข้อผิดพลาดทั่วไป

ข้อผิดพลาดเมื่อเปลี่ยนเพลาหน้าเพลานอก:

❌ผิด:พยายามใช้เพลานี้กับดุมล็อค หรือไม่ตรวจสอบความเข้ากันได้ของหน้าแปลนไดรฟ์

✅ถูกต้อง:

1. ตรวจสอบความเข้ากันได้ของหน้าแปลนไดรฟ์– เพลานี้ใช้งานได้เฉพาะกับหน้าแปลนไดรฟ์เท่านั้น(43421-60030, 43421-60060) ไม่มีดุมล็อคแบบอัตโนมัติหรือแบบแมนนวล.

2. เปลี่ยนบูท CV และจาระบีเสมอ– เพลาใหม่ที่มีการบูทที่ใช้แล้วจะล้มเหลวก่อนเวลาอันควร

3. ตรวจสอบเส้นโค้งของหน้าแปลนไดรฟ์– ร่องหน้าแปลนขับเคลื่อนที่สึกหรอจะทำให้เพลาเพลาใหม่เสียหาย

4. ใช้เครื่องมือที่เหมาะสม– อย่าตอกเพลาเพลาเข้าที่ ซึ่งจะทำให้ข้อต่อ CV และแบริ่งเสียหาย

5. ดำเนินการตั้งศูนย์ล้อ– ต้องรีเซ็ตรูปทรงการบังคับเลี้ยวหลังจากให้บริการเพลาหน้า

⚠️จดจำ:การติดตั้งเพลานี้บนรถที่มีดุมล็อคจะทำให้ร่องสลักทำงานไม่ถูกต้อง ส่งผลให้ฟังก์ชัน 4WD สูญเสียไป.

เนื้อหาแพ็คเกจ

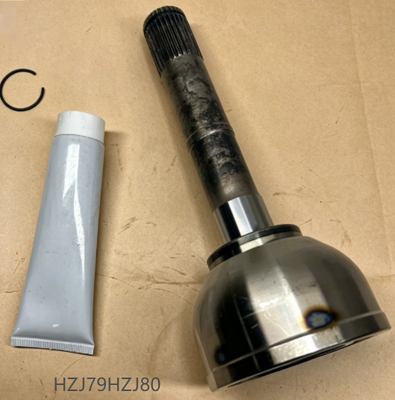

1 x เพลาหน้าเพลาด้านนอก (หมายเลขชิ้นส่วน 43405-60100) หมายเหตุ: โปรดยืนยันความเข้ากันได้กับรุ่นรถและการกำหนดค่าของคุณก่อนที่จะซื้อ

บริการหลังการขายและการรับประกัน

ผลิตภัณฑ์นี้อยู่ภายใต้การประกันคุณภาพของเรา หากคุณมีคำถามหรือปัญหาเกี่ยวกับการประกอบหรือคุณภาพ โปรดติดต่อเราแล้วเราจะตอบกลับภายใน 24 ชั่วโมง
