คำอธิบายฟังก์ชันผลิตภัณฑ์

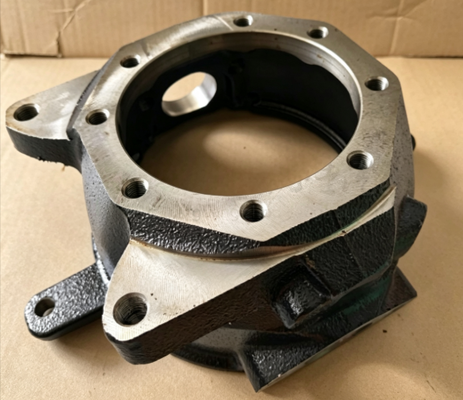

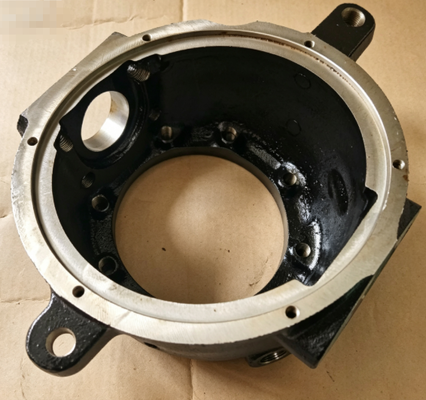

สนับมือบังคับเลี้ยว (หมายเลขชิ้นส่วน 43211-60111 สำหรับ RH / 43212-60111 สำหรับ LH) เป็นส่วนประกอบโครงสร้างที่สำคัญของเพลาหน้าและระบบบังคับเลี้ยวของซีรีส์ Toyota Land Cruiser 70 ของคุณ หน้าที่หลักคือการรองรับดุมล้อหน้าและชุดเบรก ในขณะเดียวกันก็เป็นจุดหมุนสำหรับการหมุนพวงมาลัย สนับมือเชื่อมต่อดุมล้อเข้ากับระบบบังคับเลี้ยวและส่วนประกอบระบบกันสะเทือน โดยรับน้ำหนักทั้งแนวดิ่งจากน้ำหนักของรถและแรงด้านข้างระหว่างการเข้าโค้ง สำหรับรุ่น Land Cruiser ซีรีส์ 70 ที่ติดตั้งเพลาหน้าแบบทึบ สนับมือพวงมาลัยที่ทำงานอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการควบคุมพวงมาลัยที่แม่นยำ การควบคุมรถที่มั่นคง และการทำงานของยานพาหนะอย่างปลอดภัย ส่วนประกอบนี้ได้รับการออกแบบตามข้อกำหนดเฉพาะของโรงงาน เพื่อให้มั่นใจว่ามีขนาดพอดีและประสิทธิภาพที่เชื่อถือได้

อาการทั่วไปของข้อนิ้วที่ล้มเหลว

หากคุณพบอาการใดๆ ต่อไปนี้ สนับมือพวงมาลัยของคุณอาจทำงานผิดปกติและจำเป็นต้องเปลี่ยนใหม่:

• การเล่นพวงมาลัยมากเกินไปหรือการหลวม:พวงมาลัยมีระยะฟรีมากเกินไปก่อนที่ล้อจะตอบสนอง - นี่แสดงว่าลูกปืนข้อนิ้วหรือบูชหมุดหลักชำรุด

• มีเสียงดังหรือเสียงดังขณะเลี้ยว:เสียงโลหะดังกึกหรือเสียงป๊อปเมื่อบังคับเลี้ยวหรือขับข้ามสิ่งกีดขวาง แสดงว่าส่วนประกอบของข้อนิ้วสึกหรือการติดตั้งหลวม

• การสึกหรอของยางไม่สม่ำเสมอหรือผิดปกติ:ยางหน้าแสดงรูปแบบการสึกหรอที่ไม่สม่ำเสมอ โดยเฉพาะอย่างยิ่งการครอบโค้งหรือการยุบตัว ซึ่งบ่งชี้ถึงปัญหาข้อนิ้วหรือการวางแนว

• การบังคับเลี้ยวหรือการคืนตัวไม่ดี:รถเดินไปตามถนนที่เป็นทางตรงหรือพวงมาลัยไม่กลับคืนสู่ศูนย์กลางอย่างถูกต้อง ซึ่งอาจบ่งบอกถึงการพันกันของข้อนิ้วหรือการสึกหรอ

• ความเสียหายหรือรอยแตกที่มองเห็นได้บนข้อนิ้ว:การตรวจสอบเผยให้เห็นรอยแตก สนิมลึก หรือความเสียหายจากการกระแทกที่ตัวข้อนิ้ว ซึ่งบ่งชี้ถึงการประนีประนอมของโครงสร้าง

• จาระบีรั่วออกจากบริเวณข้อนิ้ว:จาระบีที่มองเห็นได้รอบข้อนิ้วหรือตัวเรือนแบบหมุนได้ - บ่งชี้ว่าซีลสึกหรอหรือส่วนประกอบเสียหาย

หากคุณยืนยันอาการเหล่านี้ผ่านการตรวจสอบแล้ว แนะนำให้เปลี่ยนข้อนิ้วบังคับเลี้ยว

วิธีการวินิจฉัยข้อนิ้วที่พวงมาลัยผิดพลาด

ก่อนที่จะซื้ออุปกรณ์เปลี่ยนทดแทน ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่าข้อนิ้วพวงมาลัยเป็นปัญหา:

• การตรวจสอบด้วยสายตา:เมื่อถอดล้อออกและรองรับยานพาหนะอย่างปลอดภัยแล้ว ให้ตรวจสอบข้อนิ้วเพื่อหารอยแตกร้าว สนิมลึก ความเสียหายจากการกระแทก หรือจาระบีรั่วรอบๆ บริเวณโครงหมุนหรือไม่

• การทดสอบการเล่นพวงมาลัย:เมื่อล้อหน้าอยู่บนพื้น ให้ผู้ช่วยหมุนพวงมาลัยไปทางซ้ายและขวาเล็กน้อยในขณะที่คุณสังเกตข้อนิ้วและจุดเชื่อมต่อพวงมาลัย การเคลื่อนไหวมากเกินไปก่อนการตอบสนองของล้อบ่งบอกถึงการสึกหรอ

• การทดสอบแจ็ค:ยกเพลาหน้าขึ้นและรองรับไว้บนขาตั้ง จับด้านบนและด้านล่างของยางแล้วพยายามเขย่ายาง การเคลื่อนไหวที่มากเกินไปอาจบ่งบอกถึงการสึกหรอของแบริ่งข้อนิ้วหรือบูชสิ่งสำคัญ

• การทดสอบทางถนน:ขับด้วยความเร็วต่ำและเลี้ยวแปดรอบ ฟังเสียงอึกทึกหรือเสียงดังจากส่วนหน้า สังเกตการเคลื่อนพวงมาลัยหรือการคืนตัวที่ไม่ดี

เมื่อส่วนนี้สำคัญที่สุด

สนับมือนี้มีความสำคัญอย่างยิ่งสำหรับยานพาหนะที่:

• ใช้สำหรับการขับขี่แบบออฟโรดหรือภูมิประเทศที่ขรุขระ - สภาวะเหล่านี้ทำให้เกิดแรงกระแทกสูงต่อเพลาหน้าและส่วนประกอบของระบบบังคับเลี้ยว

• ทำงานด้วยการบรรทุกหนักหรือการลากจูง - น้ำหนักที่เพิ่มขึ้นจะเพิ่มความเครียดให้กับข้อนิ้วและระบบบังคับเลี้ยว

• ขับเคลื่อนในพื้นที่ที่มีสภาพถนนไม่ดี - หลุมบ่อและพื้นผิวขรุขระเร่งการสึกหรอของส่วนประกอบข้อนิ้ว

• ยานพาหนะที่มีระยะทางสูงซึ่งส่วนประกอบข้อนิ้วดั้งเดิมมีการสึกหรอเมื่อเวลาผ่านไป

ในสภาวะเหล่านี้ ข้อนิ้วบังคับเลี้ยวจะทำงานหนักขึ้นและเสี่ยงต่อการสึกหรอมากขึ้น การตรวจสอบอย่างสม่ำเสมอและการเปลี่ยนอย่างทันท่วงทีถือเป็นสิ่งสำคัญสำหรับการบังคับเลี้ยวและความปลอดภัยที่เชื่อถือได้

คุณสมบัติของผลิตภัณฑ์

แนวทางการติดตั้ง

โดยทั่วไปเครื่องมือที่จำเป็น:

• ชุดประแจกระบอก (เมตริก งานหนัก)

• ประแจปอนด์

• เครื่องแยกลูกหมาก

• แบริ่งกด/ชุดดริฟท์

• ถุงมือนิรภัยและอุปกรณ์ป้องกันดวงตา

ข้อมูลอ้างอิงการติดตั้งทั่วไป (ปฏิบัติตามคู่มือบริการเฉพาะของยานพาหนะเสมอ):

สำคัญ:

• ขั้นตอนนี้ต้องใช้เครื่องมือและประสบการณ์เฉพาะทางการติดตั้งที่ไม่เหมาะสมอาจส่งผลให้ระบบบังคับเลี้ยวล้มเหลวได้

• เปลี่ยนลูกปืนล้อและซีลทุกครั้งเมื่อติดตั้งข้อนิ้วใหม่

• ตรวจสอบและปรับตั้งศูนย์ล้อหลังการติดตั้ง

• หากคุณไม่แน่ใจเกี่ยวกับขั้นตอนใดๆ โปรดปรึกษาช่างที่ผ่านการรับรอง

เนื้อหาแพ็คเกจ

• 1 × สนับมือพวงมาลัย (มือขวา 43211-60111 หรือมือซ้าย 43212-60111)

• บรรจุภัณฑ์ป้องกันพร้อมฉลากหมายเลขชิ้นส่วน

บันทึก:ไม่รวมลูกปืนล้อ ซีล และอุปกรณ์ติดตั้ง สั่งซื้อแยกต่างหากตามต้องการ

คำแนะนำในการตรวจสอบและบำรุงรักษา

ควรตรวจสอบสนับมือบังคับเลี้ยวระหว่างบริการเพลาหน้าสัญญาณของการแตกร้าว ความเสียหาย หรือพฤติกรรมการบังคับเลี้ยวที่ผิดปกติ บ่งชี้ถึงความจำเป็นในการตรวจสอบหรือเปลี่ยนใหม่

สัญญาณทั่วไปที่อาจจำเป็นต้องเปลี่ยนข้อนิ้ว:

รายการตรวจสอบการตรวจสอบ:

• ตรวจสอบตัวเรือนข้อนิ้วเพื่อดูรอยแตก การกัดกร่อน หรือความเสียหาย

• ตรวจสอบการเล่นและสภาพลูกปืนล้อ

• ตรวจสอบการสึกหรอของสปินเดิลและบุชชิ่ง

• ตรวจสอบส่วนประกอบของพวงมาลัยว่าเล่นหรือเสียหายหรือไม่

เคล็ดลับการบำรุงรักษา:

• เปลี่ยนลูกปืนล้อและซีลเมื่อติดตั้งข้อนิ้วใหม่

• ดำเนินการตั้งศูนย์ล้อหลังจากเปลี่ยนข้อนิ้ว

• ตรวจสอบบูชสปินเดิลระหว่างการให้บริการตลับลูกปืน

หลังจากเปลี่ยนแล้ว ยังคงมีปัญหาอยู่ใช่หรือไม่?

เปลี่ยนสนับมือพวงมาลัยแต่ยังพบปัญหาอยู่หรือไม่? ตรวจสอบสิ่งเหล่านี้:

1. ยานพาหนะได้รับการยืนยันว่าไม่ใช่ ABS หรือไม่– การติดตั้งบนรถ ABS ทำให้เกิดปัญหาในการประกอบ

2. เปลี่ยนลูกปืนล้อแล้วหรือยัง?– ลูกปืนเก่าในข้อนิ้วใหม่อาจพังก่อนเวลาอันควรได้

3. มีการตรวจสอบบูชแกนหมุนหรือไม่?– บูชที่สึกหรอทำให้เกิดการบังคับเลี้ยว

4. มีการตั้งศูนย์ล้อหรือไม่?– ต้องรีเซ็ตรูปทรงการบังคับเลี้ยวหลังจากเปลี่ยนข้อนิ้ว

5. มีแรงบิดของตัวยึดทั้งหมดอย่างถูกต้องหรือไม่?– แรงบิดที่ไม่เหมาะสมทำให้ชิ้นส่วนหลวมและเสี่ยงต่อความปลอดภัย

6. คันผูกหรือตัวลากสึกหรอหรือไม่?– ชิ้นส่วนพวงมาลัยที่สึกหรอทำให้เกิดการเดินเตร่

7. พรีโหลดลูกปืนล้อถูกต้องหรือไม่?– พรีโหลดไม่ถูกต้องทำให้เกิดเสียงรบกวนและความล้มเหลวก่อนเวลาอันควร

การประกันคุณภาพและความมุ่งมั่นในการบริการ

การประกันคุณภาพ:
ส่วนประกอบทุกชิ้นได้รับการผลิตภายใต้กระบวนการผลิตที่ได้รับการควบคุมเพื่อให้มั่นใจถึงความถูกต้องของมิติและความสมบูรณ์ของวัสดุที่สม่ำเสมอ แต่ละหน่วยผ่านการตรวจสอบคุณภาพดังต่อไปนี้ก่อนบรรจุภัณฑ์:

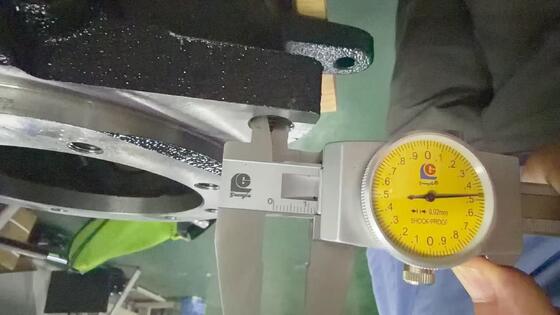

• การตรวจสอบขนาด – จุดยึดที่สำคัญ ขนาดแกนหมุน และที่นั่งตลับลูกปืนได้รับการตรวจสอบตามข้อกำหนดการออกแบบ

• การตรวจสอบวัสดุ - มีการทดสอบความแข็งของเหล็กและโลหะวิทยา

• การตรวจสอบพื้นผิวสำเร็จ – ตรวจสอบคุณภาพพื้นผิวและสภาพเกลียวด้วยสายตา

• การตรวจสอบบรรจุภัณฑ์ – แต่ละหน่วยถูกปิดผนึกไว้ในบรรจุภัณฑ์ป้องกัน

การป้องกันบรรจุภัณฑ์:
สนับมือพวงมาลัยแต่ละอันถูกปิดผนึกแยกกันในบรรจุภัณฑ์ป้องกันเพื่อป้องกันการปนเปื้อนและความเสียหายทางกายภาพระหว่างการจัดเก็บและการขนส่ง บรรจุภัณฑ์มีฉลากหมายเลขชิ้นส่วนที่ชัดเจนเพื่อให้ระบุได้ง่าย

ความมุ่งมั่นในการให้บริการ:

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

เมื่อเปลี่ยนข้อนิ้วบังคับเลี้ยว มักแนะนำให้ตรวจสอบและพิจารณาเปลี่ยนส่วนประกอบที่เกี่ยวข้องต่อไปนี้พร้อมๆ กัน
