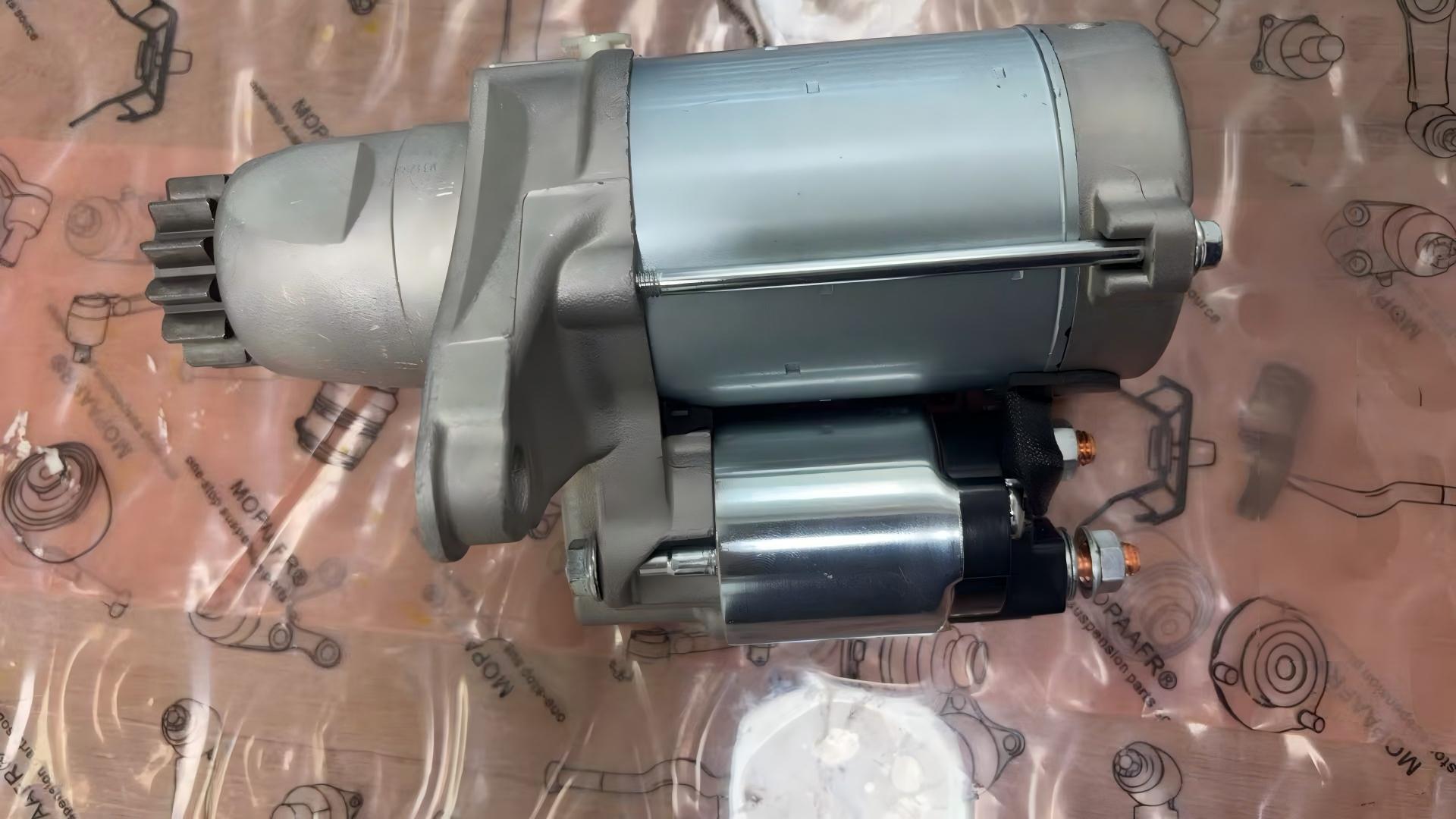

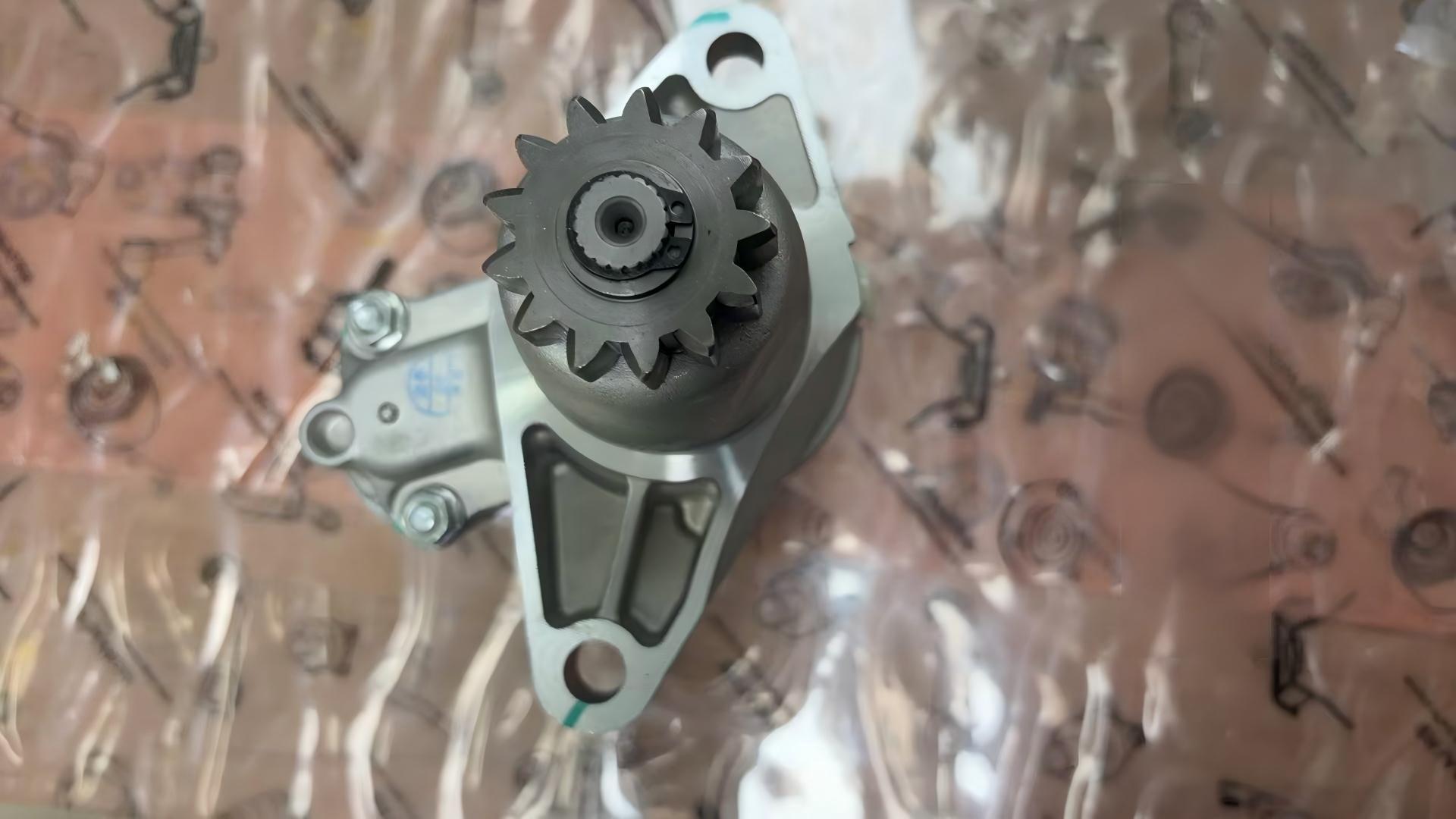

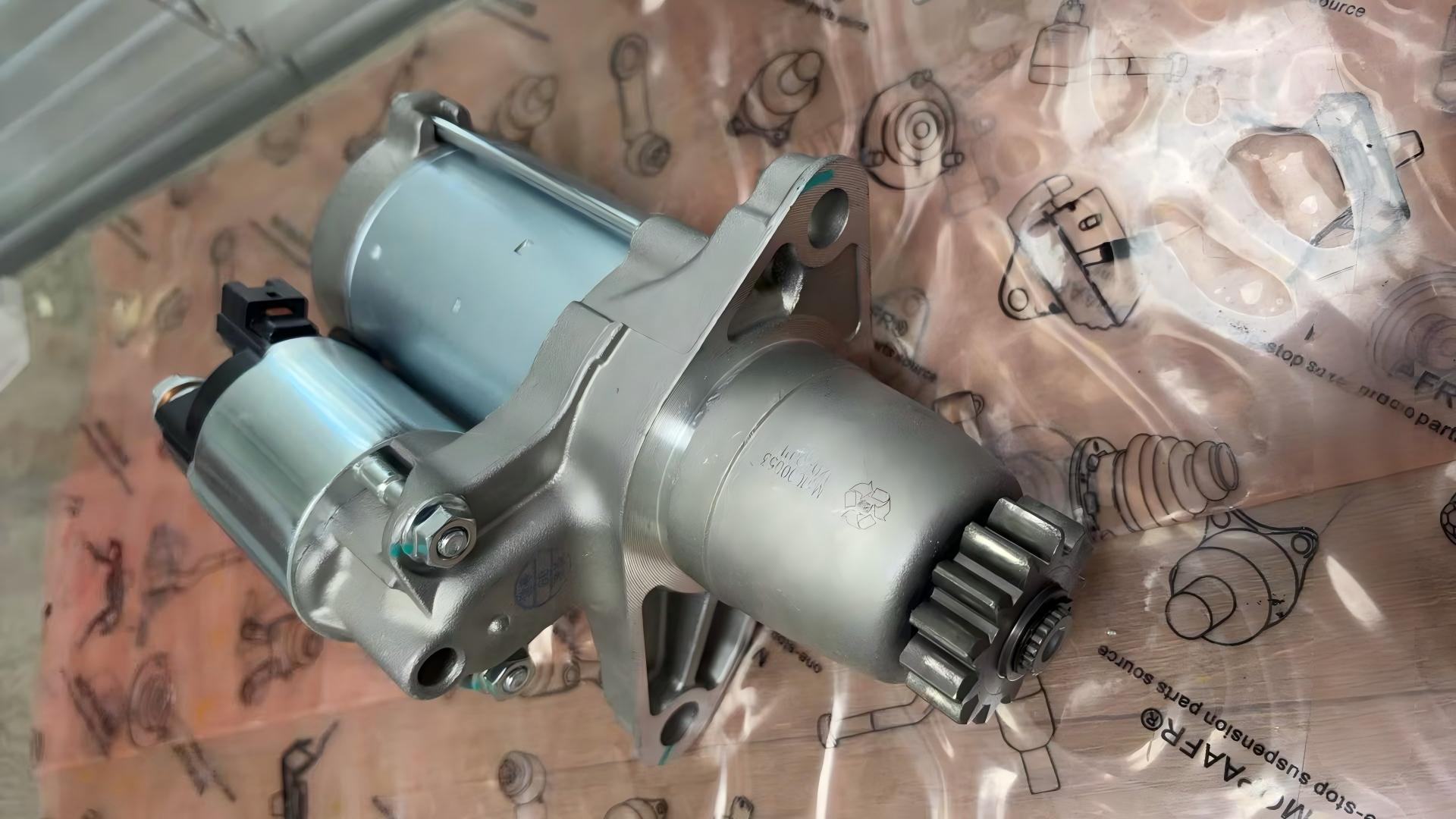

28100-28041 ชุดสตาร์ท สำหรับ TOYOTA CAMRY RAV4 LEXUS ES300 2810028041

คำอธิบายฟังก์ชันผลิตภัณฑ์

มอเตอร์สตาร์ทเป็นส่วนประกอบที่สำคัญของระบบสตาร์ทรถยนต์โตโยต้าของคุณ หน้าที่หลักคือการแปลงพลังงานไฟฟ้าจากแบตเตอรี่เป็นพลังงานกล หมุนเครื่องยนต์ด้วยความเร็วที่เพียงพอเพื่อจุดระเบิดและสตาร์ทรถ สำหรับรุ่น Toyota Camry, Highlander, Solara และ Scion tC ที่มาพร้อมเครื่องยนต์ 2.4L และ 3.0L มอเตอร์สตาร์ทที่ทำงานได้อย่างถูกต้องเป็นสิ่งจำเป็นสำหรับการสตาร์ทเครื่องยนต์ที่เชื่อถือได้ ประสิทธิภาพการหมุนที่สม่ำเสมอ และการทำงานของรถที่ไว้ใจได้ มอเตอร์สตาร์ทนี้ออกแบบตามข้อกำหนดจากโรงงาน เพื่อให้มั่นใจว่าติดตั้งได้พอดีและมีประสิทธิภาพการสตาร์ทที่เชื่อถือได้ หน่วยนี้ให้กำลังขับ 1.6 กิโลวัตต์ ที่ 12 โวลต์ และมีเฟืองปีกนก 13 ฟัน หมุนทวนเข็มนาฬิกา

อาการทั่วไปของมอเตอร์สตาร์ทที่กำลังจะเสีย

หากคุณพบอาการใดอาการหนึ่งต่อไปนี้ มอเตอร์สตาร์ทของคุณอาจกำลังจะเสียและต้องการการเปลี่ยน:

• เสียงคลิกเมื่อบิดกุญแจ: เสียงคลิกดังหนึ่งครั้ง แต่เครื่องยนต์ไม่หมุน – บ่งชี้ว่ามีพลังงานไม่เพียงพอไปยังมอเตอร์สตาร์ท หรือโซลินอยด์เสีย

• การหมุนช้า: เครื่องยนต์หมุนช้า โดยเฉพาะเมื่อเครื่องเย็น – บ่งชี้ว่าแปรงมอเตอร์สตาร์ทสึกหรอ หรือมีการสึกหรอภายใน

• เสียงบดขณะหมุน: เสียงบดที่ดังขณะพยายามสตาร์ท – บ่งชี้ว่าเฟืองปีกนกสึกหรอหรือเสียหาย

• มอเตอร์สตาร์ทหมุน แต่เครื่องยนต์ไม่หมุน: มอเตอร์สตาร์ททำงาน แต่ไม่เข้ากับฟลายวีล – บ่งชี้ว่าไดรฟ์มอเตอร์สตาร์ทหรือโซลินอยด์เสีย

• ไม่ตอบสนองเมื่อบิดกุญแจ: ไม่มีเสียงใดๆ เมื่อพยายามสตาร์ท – อาจบ่งชี้ว่ามอเตอร์สตาร์ทเสียโดยสิ้นเชิง หรือมีปัญหาเกี่ยวกับระบบไฟฟ้า

• การสตาร์ทเป็นครั้งคราว: รถสตาร์ทได้บางครั้ง แต่บางครั้งก็ไม่ได้ – บ่งชี้ว่าหน้าสัมผัสภายในสึกหรอ หรือมีปัญหาเกี่ยวกับโซลินอยด์

หากคุณยืนยันอาการเหล่านี้จากการตรวจสอบ การเปลี่ยนมอเตอร์สตาร์ทคือวิธีแก้ไขที่แนะนำ

วิธีวินิจฉัยมอเตอร์สตาร์ทที่เสีย

ก่อนซื้ออะไหล่ ให้ทำการตรวจสอบง่ายๆ เหล่านี้เพื่อยืนยันว่ามอเตอร์สตาร์ทคือปัญหา:

• การทดสอบแบตเตอรี่: ตรวจสอบแรงดันแบตเตอรี่ – แบตเตอรี่ที่สมบูรณ์ควรมีค่า 12.6V เมื่อไม่ได้ใช้งาน หากแรงดันลดลงอย่างมากขณะหมุน แบตเตอรี่อาจเป็นปัญหา ไม่ใช่มอเตอร์สตาร์ท

• การทดสอบแรงดันตก: ตรวจสอบแรงดันที่ขั้วมอเตอร์สตาร์ทขณะหมุน – แรงดันตกที่มากเกินไปบ่งชี้ถึงปัญหาการเดินสายไฟหรือการเชื่อมต่อ

• การตรวจสอบด้วยสายตา: ตรวจสอบการเดินสายไฟและการเชื่อมต่อของมอเตอร์สตาร์ทว่ามีการกัดกร่อน หลวม หรือเสียหายหรือไม่ ตรวจสอบขั้วแบตเตอรี่และการเชื่อมต่อกราวด์

• ฟังเสียง: เสียงคลิกโดยไม่มีการหมุนมักบ่งชี้ว่าโซลินอยด์เสีย หรือมีพลังงานไม่เพียงพอ เสียงบดบ่งชี้ถึงปัญหาเฟืองปีกนก

• การทดสอบบนแท่น: หากถอดมอเตอร์สตาร์ทออก สามารถทดสอบบนแท่นเพื่อยืนยันการทำงานที่ถูกต้อง

คุณลักษณะของผลิตภัณฑ์

คำแนะนำการติดตั้ง

แนวทางการติดตั้ง

เครื่องมือที่มักต้องใช้:

• ชุดประแจลูกบล็อก (เมตริก)

• ก้านต่อ

• ประแจปอนด์

• ถุงมือและแว่นตานิรภัย

อ้างอิงการติดตั้งทั่วไป (ปฏิบัติตามคู่มือบริการเฉพาะรถยนต์เสมอ):

สำคัญ:

• ถอดแบตเตอรี่ออกทุกครั้งก่อนทำงานกับมอเตอร์สตาร์ท เพื่อป้องกันไฟฟ้าลัดวงจร

• ตรวจสอบสภาพเฟืองแหวนฟลายวีลก่อนติดตั้งมอเตอร์สตาร์ทใหม่

• ตรวจสอบให้แน่ใจว่าเฟืองปีกนกของมอเตอร์สตาร์ทเข้ากับฟลายวีลได้อย่างราบรื่น

• หากคุณไม่แน่ใจในขั้นตอนใดๆ โปรดปรึกษาช่างผู้ชำนาญ

เคล็ดลับการติดตั้งและข้อผิดพลาดทั่วไป

ข้อผิดพลาดเมื่อเปลี่ยนมอเตอร์สตาร์ท:

❌ ผิด: ไม่ตรวจสอบเฟืองแหวนฟลายวีลก่อนติดตั้งมอเตอร์สตาร์ทใหม่ หรือไม่ถอดแบตเตอรี่ออก

✅ ถูกต้อง:

1. ถอดแบตเตอรี่ออกก่อนเสมอ – ป้องกันไฟฟ้าลัดวงจรและความเสียหาย

2. ตรวจสอบเฟืองแหวนฟลายวีล – ฟันเฟืองที่สึกหรอหรือเสียหายจะทำให้เฟืองปีกนกของมอเตอร์สตาร์ทใหม่เสียหาย

3. ตรวจสอบชิมมอเตอร์สตาร์ท – การใช้งานบางอย่างต้องใช้ชิมเพื่อให้เฟืองปีกนกเข้าที่พอดี

4. ตรวจสอบการเชื่อมต่อ – ตรวจสอบให้แน่ใจว่าขั้ว B+ และขั้วต่อโซลินอยด์แน่นและสะอาด

5. ทดสอบก่อนประกอบกลับ – ตรวจสอบการทำงานของมอเตอร์สตาร์ทก่อนประกอบชิ้นส่วนกลับคืนทั้งหมด

⚠️ จำไว้: มอเตอร์สตาร์ทที่มีเสียงบดหรือสตาร์ทไม่เข้า อาจเกิดจากเฟืองแหวนฟลายวีลสึกหรอ หรือการใส่ชิมไม่ถูกต้อง แก้ไขปัญหาเหล่านี้ก่อนติดตั้งมอเตอร์สตาร์ทใหม่

ความรู้ในอุตสาหกรรม

ภาพรวมระบบสตาร์ทของ Toyota:

มอเตอร์สตาร์ท 28100-28041 เป็นมอเตอร์สตาร์ทแบบลดรอบเกียร์ที่ใช้ในรถยนต์ Toyota และ Lexus หลายรุ่นตั้งแต่ปี 2002 ถึง 2009 ให้กำลังหมุน 1.6 กิโลวัตต์ ที่ 12 โวลต์ และมีฟัน 13 ซี่ หมุนทวนเข็มนาฬิกามอเตอร์สตาร์ทนี้ใช้ร่วมกันในหลายแพลตฟอร์ม รวมถึง Camry, Highlander, Solara, Alphard, Scion tC และ Lexus ES300ข้อมูลสำคัญ:

หมายเลขชิ้นส่วน:

• 28100-28041 กำลังขับ:

•  12V, 1.6KW ฟัน:

•  13 การหมุน:

•  ทวนเข็มนาฬิกา รถยนต์ที่เข้ากันได้:

•  Camry, Highlander, Solara, Alphard, Scion tC, Lexus ES300 แนวทางการบริการทั่วไป:

ทดสอบสภาพแบตเตอรี่ก่อนวินิจฉัยปัญหาเกี่ยวกับมอเตอร์สตาร์ท

• ตรวจสอบเฟืองแหวนฟลายวีลเมื่อเปลี่ยนมอเตอร์สตาร์ท

• ตรวจสอบการเชื่อมต่อมอเตอร์สตาร์ทว่ามีการกัดกร่อนหรือหลวมหรือไม่

• เนื้อหาในบรรจุภัณฑ์

1 × ชุดสตาร์ท

• บรรจุภัณฑ์ป้องกันพร้อมฉลากหมายเลขชิ้นส่วน

• หมายเหตุ:

 ไม่รวมฮาร์ดแวร์สำหรับติดตั้งหลังการเปลี่ยนยังมีปัญหาอยู่หรือไม่?

เปลี่ยนมอเตอร์สตาร์ทแล้วแต่ยังมีปัญหาในการสตาร์ท? ตรวจสอบสิ่งเหล่านี้:

แบตเตอรี่อยู่ในสภาพดีหรือไม่?

1.  – แบตเตอรี่ที่อ่อนสามารถทำให้เกิดปัญหาเหมือนมอเตอร์สตาร์ทขั้วแบตเตอรี่สะอาดและแน่นหรือไม่?

2.  – การกัดกร่อนหรือความหลวมทำให้แรงดันตกการเชื่อมต่อกราวด์แน่นหนาหรือไม่?

3.  – กราวด์ที่ไม่ดีส่งผลต่อการทำงานของมอเตอร์สตาร์ทเฟืองแหวนฟลายวีลสึกหรอหรือไม่?

4.  – ฟันเฟืองที่สึกหรอทำให้เกิดเสียงบดและการเข้าเกียร์ที่ไม่ดีต้องใช้ชิมหรือไม่?

5.  – การใส่ชิมไม่ถูกต้องทำให้เฟืองปีกนกไม่อยู่ในแนวที่ถูกต้องสวิตช์กุญแจทำงานหรือไม่?

6.  – สวิตช์ที่เสียป้องกันการทำงานของมอเตอร์สตาร์ทรีเลย์สตาร์ททำงานหรือไม่?

7.  – รีเลย์ที่เสียป้องกันการเข้าเกียร์ของมอเตอร์สตาร์ทการประกันคุณภาพและความมุ่งมั่นในการให้บริการ

การประกันคุณภาพ:

ส่วนประกอบทุกชิ้นผลิตภายใต้กระบวนการผลิตที่ควบคุม เพื่อให้มั่นใจในความแม่นยำของมิติและความสมบูรณ์ของวัสดุ แต่ละหน่วยจะผ่านการตรวจสอบคุณภาพดังต่อไปนี้ก่อนบรรจุภัณฑ์:
การตรวจสอบมิติ – จุดยึดที่สำคัญและมิติของเฟืองปีกนกได้รับการตรวจสอบเทียบกับข้อกำหนดการออกแบบ

• การทดสอบทางไฟฟ้า – แรงดันและกระแสเอาต์พุตได้รับการทดสอบเพื่อประสิทธิภาพการหมุนที่ถูกต้อง

• การทดสอบการเข้าเกียร์ – การเข้าเกียร์ของเฟืองปีกนกได้รับการตรวจสอบเพื่อการทำงานที่ราบรื่น

• การตรวจสอบพื้นผิว – คุณภาพพื้นผิวได้รับการตรวจสอบด้วยสายตา

• การป้องกันบรรจุภัณฑ์:

ชุดสตาร์ทแต่ละชุดจะถูกปิดผนึกเป็นรายชิ้นในบรรจุภัณฑ์ป้องกัน เพื่อป้องกันการปนเปื้อนและความเสียหายทางกายภาพระหว่างการจัดเก็บและการขนส่ง บรรจุภัณฑ์ประกอบด้วยฉลากหมายเลขชิ้นส่วนที่ชัดเจนเพื่อการระบุที่ง่าย
